Was ist die Funktion von Kupfergeflecht im Koaxialkabel?

Koaxialkabel, häufig als Koax bezeichnet, ist eine Art elektrischer Kabel, das hauptsächlich zur Übertragung von Funkfrequenzsignalen verwendet wird. Es hat ein einzigartiges Design, das es für diesen Zweck besonders effektiv macht, und eine der Schlüsselkomponenten des Koaxialkabels ist dieKupfergeflechtschild.

Im Kern besteht das Koaxialkabel aus einem einzigen Leiter, der die elektronischen Signale trägt, die die übertragenen Informationen bilden. Dieser Kern besteht in der Regel aus Kupfer oder Kupferlegierung, da Kupfer ein ausgezeichneter Stromleiter ist. Umgeben des Kerns ist eine Schicht dielektrischem Material, die als Isolator wirkt und den Kern von den äußeren Schichten des Kabels trennt.

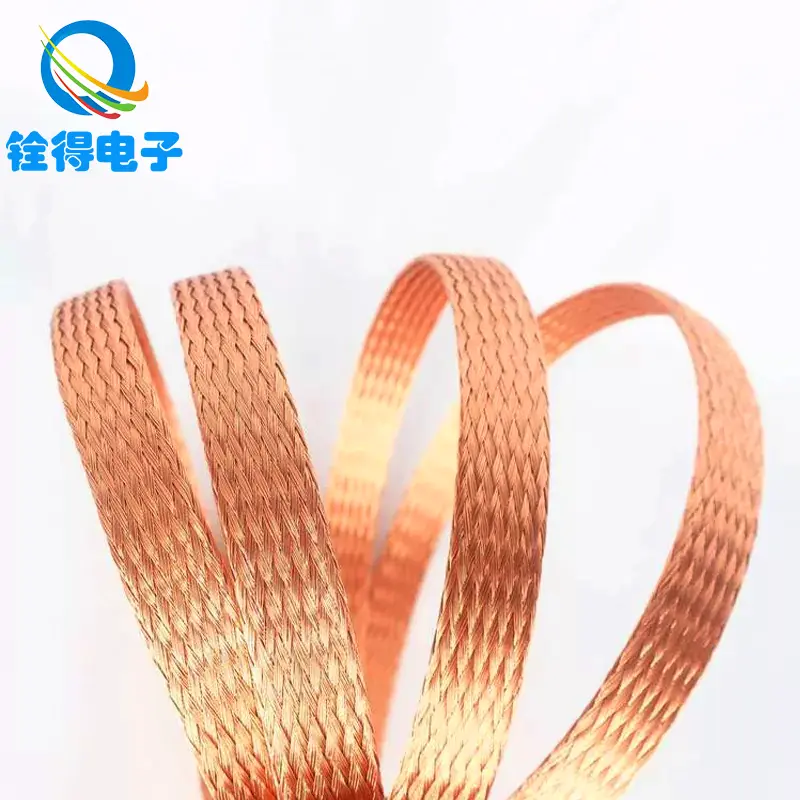

Die nächste Schicht im Koaxialkabel ist dieKupfer geflochtener Schild. Dieser Schild besteht aus einer großen Anzahl dünner Kupferdrähte, die zusammengedreht oder geflochten sind, um eine kontinuierliche Schicht um Dielektrikum und Kern zu bilden. Die Hauptfunktion des Kupfergeflechtsschildes besteht darin, einen Bodenanschluss herzustellen und den Kern vor elektrischen Rauschen zu schützen.

Elektrisches Rauschen kann aus einer Vielzahl von Quellen wie anderen elektrischen Geräten, elektromagnetischen Interferenzen (EMI) und Funkfrequenzstörungen (RFI) stammen. Dieses Rauschen kann die Signale beeinträchtigen, die über das Koaxialkabel übertragen werden, was zu Verzerrungen, Signalqualitätsverlust und sogar vollständiger Signalverlust führt. Der Kupfergeflechtschild wirkt als Barriere zwischen dem Kern und diesen Rauschquellen und schützt den Kern effektiv vor Störungen.

Der Kupfergeflechtschild bietet nicht nur den Lärmschutz, sondern hilft auch, die Impedanz des Koaxialkabels aufrechtzuerhalten. Impedanz ist ein Maß für den Widerstand gegen den Stromfluss in einem Stromkreis, und es ist wichtig, dass Koaxialkabel eine konsistente Impedanz aufweist, um sicherzustellen, dass Signale effizient und genau übertragen werden. Der Kupfergeflechtschild in Kombination mit der dielektrischen Schicht trägt dazu bei, den gewünschten Impedanzniveau des Kabels aufrechtzuerhalten.

Es ist erwähnenswert, dass der Kupfergeflechtschild durch die dielektrische Schicht vom Kern getrennt werden muss, um eine direkte elektrische Verbindung zwischen beiden zu verhindern. Wenn der Kern und der Schild berühren würden, würde er einen Kurzschluss erzeugen, und das Kabel kann keine Signale effektiv übertragen.

Zusammenfassend lässt sich sagen, dass dieKupfergeflechtschildIm Koaxialkabel spielt Kabel eine entscheidende Rolle beim Schutz des Kerns vor elektrischem Rauschen und die Aufrechterhaltung der Impedanz des Kabels. Durch die Bereitstellung einer Bodenverbindung und als Barriere gegen Störungen stellt der Kupfergeflechtschild sicher, dass Signale effizient und genau über das Koaxialkabel übertragen werden. Dies macht Koaxialkabel zu einer hervorragenden Wahl für die Übertragung von Funkfrequenzsignalen, wie z. B. in Fernsehen, Internet und Telefonkommunikation.
