Ist das ESD-Erdungskabel der Schlüssel zur zuverlässigen statischen Kontrolle in der modernen Elektronik?

In einer Zeit, in der elektrostatische Entladung (ESD) empfindliche elektronische Komponenten und Produktionslinien stillschweigend zerstören kann, ist dieESD-Erdungskabeldient als zentrales Gerät zur Gewährleistung sicherer Entladungswege.

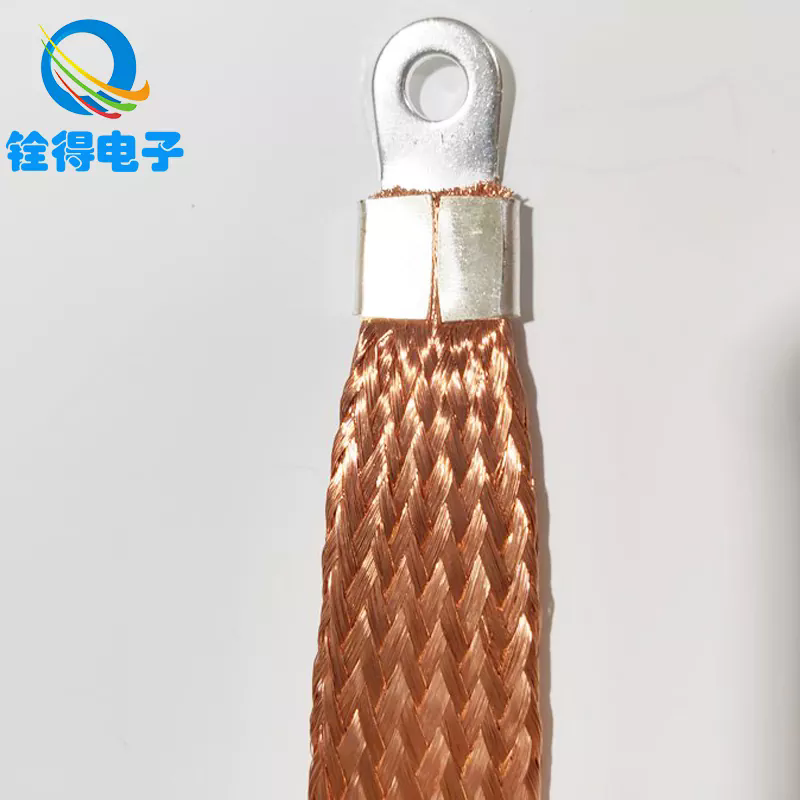

Was ist ein ESD-Erdungskabel und wichtige Spezifikationen?

Definition und Zweck

EinESD-Erdungskabel(auch als ESD-Erdungskabel oder Kabel zur statischen Entladung bezeichnet) ist ein leitfähiges Kabel, das eine Werkbank, ein Armband, einen Ionisatorrahmen oder eine ESD-Matte mit einem definierten Erdungspunkt verbindet. Seine Funktion besteht darin, einen Pfad mit geringem Widerstand bereitzustellen, um statische Ladungen sicher in den Boden abzuleiten und so unkontrollierte elektrostatische Entladungen zu verhindern, die Komponenten beschädigen oder Fehlfunktionen verursachen könnten.

Kernparameter des ESD-Erdungskabels

Nachfolgend finden Sie eine Standardspezifikationstabelle, die typische Parameter veranschaulicht, die bei der Auswahl oder Bewertung solcher Kabel verwendet werden:

Diese Parameter können je nach Anwendungsumgebung, behördlichen Normen und Kundenanforderungen variieren.

Zentrales Thema dieses Artikels

Das Hauptziel hier ist die ErklärungWarum ein ESD-Erdungskabel für die statische Kontrolle entscheidend ist, wie man es auswählt, installiert und wartet, UndWelche zukünftigen Trends prägen seine Entwicklung?. Darüber hinaus beantwortet der Artikel zwei häufig gestellte Fragen und führt Sie zu den Lösungen der Marke Quande.

Warum ESD-Erdungskabel wichtig sind – Vorteile und Rolle

Warum statische Kontrolle entscheidend ist

• Schutz empfindlicher Elektronik: Moderne integrierte Schaltkreise, oberflächenmontierte Geräte und Sensoren können durch kleinste elektrostatische Entladungen (oft unter 100 V) zerstört werden.

• Ertrag und Qualität: Statische Ereignisse können latente Schäden verursachen, die Produktzuverlässigkeit verringern und zu Feldausfällen führen.

• Sicherheit und Compliance: Viele Elektronikfertigungsstandards (wie ANSI/ESD S20.20, IEC 61340) erfordern definierte Erdungspfade und Widerstandsgrenzen.

Daher ist das ESD-Erdungskabel eine wichtige Komponente in einem ESD-Kontrollprogramm.

Vorteile eines hochwertigen ESD-Erdungskabels

1. Kontrollierte Entladung: Der eingebaute Widerstand (normalerweise 1 MΩ) sorgt dafür, dass statische Elektrizität mit einer sicheren, kontrollierten Geschwindigkeit abgeleitet wird, wodurch das Risiko von Lichtbögen oder Funken verringert wird.

2. Flexibilität und mechanische Robustheit: Mit Lametta oder Kupferlitze im Inneren hält das Kabel Biegungen und täglichem Verschleiß zuverlässiger stand als ein Massivleiter.

3. Konsistenz im Laufe der Zeit: Hochwertige Isolierung widersteht Abrieb, Feuchtigkeit und Chemikalieneinwirkung und bewahrt so die Leistung in einer Fabrikumgebung.

4. Interoperabilität: Standardanschlüsse (Bananenstecker, Krokodilklemme, Verriegelungsbuchsen) machen das Kabel mit verschiedenen Erdungsinfrastrukturen kompatibel.

5. Kosteneffizienz: Im Vergleich zu aktiven Entladungssystemen oder Ionisatoren ist ein passives Kabel kostengünstig, aber grundlegend für die statische Kontrolle.

Schlüsselrolle in einem ESD-Kontrollprogramm

• Verbindung zwischen Operator und gemeinsamem Punkt: Bei Handgelenkschlaufen oder Fersenschlaufen sorgt das Kabel dafür, dass der Bediener auf Erdpotential bleibt.

• Verbindung von Matten oder Geräten zur Erdung: ESD-Matten oder Arbeitsflächen sind auf solche Kabel angewiesen, um Ladung zur Anlagenerde zu transportieren.

• Backup und Redundanz: In komplexen ESD-Systemen reduzieren mehrere Erdungspfade Einzelpunktausfälle.

Aus Qualitäts- und Compliance-Sicht kann Nachlässigkeit bei der Spezifikation oder Validierung des ESD-Erdungskabels ein gesamtes Programm zur statischen Kontrolle gefährden.

So wählen, installieren und warten Sie ein ESD-Erdungskabel

Das richtige Kabel auswählen (wie)

Berücksichtigen Sie bei der Auswahl eines ESD-Erdungskabels die folgenden Schritte:

• Widerstandsanforderung prüfen: Stellen Sie sicher, dass das Kabel die Toleranz von 1 MΩ (bzw. der entsprechenden Norm) erfüllt oder innerhalb dieser liegt.

• Wählen Sie den Steckertyp aus: Wählen Sie Anschlüsse, die mit Ihrer Ausrüstung kompatibel sind (Bananenstecker, Verriegelungsbuchse, Krokodilklemme).

• Länge ist wichtig: Wählen Sie eine Länge, die eine einfache Reichweite ohne übermäßigen Spielraum ermöglicht (üblich sind 1,2 m).

• Überprüfen Sie die mechanische Konstruktion: Lametta oder geflochtener Leiter helfen, Ermüdungserscheinungen durch Biegen zu widerstehen.

• Haltbarkeit der Isolierung: Für Industrieumgebungen Materialien mit guter Abrieb-, Chemikalien- und Temperaturbeständigkeit verwenden.

• Zertifizierungen und Prüfberichte: Prüfberichte (Widerstand, Isolationsdurchschlag, Zugkraft) beim Hersteller anfordern.

Installationsrichtlinien (Wie)

Die richtige Installation ist der Schlüssel zur Wirksamkeit:

1. Verbinden Sie das Kabel zuerst mit der Handschlaufe oder der Matte, dann zum gemeinsamen Erdungspunkt.

2. Sichern Sie den gemeinsamen Punktan eine bekannte Erdung oder Erdungssammelschiene anschließen.

3. Vermeiden Sie scharfe Biegungen oder Knicke— Kabel sollten sanfte Schlaufen haben, um die Belastung zu reduzieren.

4. Verlegen Sie die Leitung entfernt von Hochspannungsleitungen oder rauschbehafteten Leitungenum elektrische Störungen zu vermeiden.

5. Führen Sie regelmäßige Tests durch, normalerweise monatlich oder vierteljährlich, um Kontinuität und Widerstand zu bestätigen.

6. Ersetzen Sie beschädigte oder abgenutzte Kabelsofort – selbst kleine Brüche oder Isolationsrisse können das Kabel wirkungslos machen.

Wartung und Validierung (Wie)

• Verwenden Sie eineESD-Widerstandsprüfgerätum den Widerstand zwischen dem Bediener oder der Matte und dem gemeinsamen Punkt zu messen.

• Der gemessene Widerstand sollte innerhalb der Toleranz bleiben (z. B. 0,9–1,2 MΩ).

• Untersuchen Sie die Jacke auf Schnitte, Abschürfungen oder Verfärbungen.

• Biegen Sie das Kabel vorsichtig, um Anzeichen eines internen Drahtbruchs (zeitweise Kontinuität) zu erkennen.

• Dokumentieren Sie jeden Test – Rückverfolgbarkeit ist im Rahmen von Qualitäts- und Auditsystemen wichtig.

Allgemeine Anwendungen

• Elektronikmontagelinien: Für jeden Bedienplatz (Handschlaufe) oder Arbeitsplatzmatte.

• Reparatur- und Nacharbeitsbänke: Schutz beim Löten, bei der Inspektion und bei der Handhabung.

• Reinräume und Halbleiterfabriken: Wo statische Kontrolle für den Ertrag entscheidend ist.

• Labore und Forschungs- und Entwicklungslabore: Für Prototyping- und Testumgebungen.

• Verpackungs- und ESD-sichere Versandbereiche: Zur Erdung leitfähiger Wannen und Transportsysteme.

Zukünftige Trends, Herausforderungen und Integration

Sich weiterentwickelnde Standards und Compliance

Standards wieIEC 61340UndANSI/ESD S20.20fordern zunehmend strengere Validierung, Rückverfolgbarkeit und Audit-Compliance. Hersteller und Benutzer werden häufigeren Audits ausgesetzt sein und müssen dokumentierte Nachweise für ordnungsgemäße Erdungspraktiken vorlegen. Das ESD-Erdungskabel muss sich ändernde Widerstandstoleranzen und Materialsicherheitsanforderungen erfüllen.

Intelligente und digitale Überwachung

Die nächste Generation von Kabeln könnte enthalten seineingebettete Sensoren oder Smart Chipszur Überwachung der Kabelintegrität, Widerstandsdrift und Nutzungszyklen. Diese „intelligenten Kabel“ würden Wartungssysteme alarmieren, wenn der Widerstand außer Reichweite gerät oder mechanische Schäden drohen.

Verbesserungen bei Materialien und Haltbarkeit

Fortschritte inNanomaterialien, Hochleistungspolymereund widerstandsfähigere Leiter (z. B. versilbertes Lametta, Kohlenstoffnanoröhren-Verbundwerkstoffe) verlängern die Lebensdauer, verbessern die Flexibilität und verringern die Ausfallraten in rauen Umgebungen.

Integration mit IoT- und MES-Systemen

In vollständig digitalisierten Fabriken trägt jedes Erdungskabel möglicherweise eine ID oder ein Signal, das es mit dem Erdungskabel verbindetManufacturing Execution System (MES). Dadurch erhalten Sie in Echtzeit Einblick in die Wartungsintervalle, die Einhaltung der Bedienervorschriften und den Zustand der statischen Kontrolle.

Herausforderungen, die es zu meistern gilt

• BalancierenKosten versus erweiterte Funktionen: Intelligente Kabellösungen können die Kosten erhöhen und sich auf die Akzeptanz in margenschwächeren Sektoren auswirken.

• Umweltbelastung und Verschleiß: Hohe Luftfeuchtigkeit, chemische Belastung und Abrieb stellen weiterhin eine Bedrohung dar.

• Benutzercompliance: Selbst bei Kabeln der obersten Ebene beeinträchtigt ein unsachgemäßer Anschluss oder ein Versehen des Benutzers die Leistung.

Häufig gestellte Fragen (FAQ)

F1: Welchen Widerstand sollte ein ESD-Erdungskabel normalerweise haben?
A1: Das typische Ziel ist1 MΩ ±10 %(d. h. 0,9 MΩ bis 1,1 MΩ). Dieser Widerstand begrenzt den Entladestrom sicher und ermöglicht gleichzeitig den Abfluss statischer Elektrizität zur Erde. In einigen Konfigurationen ist je nach Standard oder Kundenanforderung ein Toleranzband von 0,75–1,25 MΩ akzeptabel.

F2: Wie oft sollte ein ESD-Erdungskabel getestet oder ersetzt werden?
A2: Tests sollten mindestens stattfindenmonatlich oder vierteljährlich, abhängig von Ihrem Qualitätssystem und der Audithäufigkeit. Wenn die Messungen außerhalb der Toleranz liegen oder der Mantel Schäden aufweist (Schnitte, Abschürfungen, Verfärbungen), muss das Kabel beschädigt werdensofort ersetzt. Mechanische Ermüdung oder intermittierende Kontinuität beim Biegen sind ein Anzeichen für einen Ausfall.

Zusammenfassung und Markeneinführung

DerESD-Erdungskabelist ein grundlegendes, aber oft unterschätztes Element in jedem effektiven Programm zur statischen Kontrolle. VerständnisWases ist,Warumes ist wichtig für Produktausbeute, Zuverlässigkeit und Sicherheit, undWieDie Auswahl, Installation, Prüfung und Wartung bildet das Rückgrat einer robusten ESD-Strategie. Mit Blick auf die Zukunft werden intelligente Kabelintegration, IoT-Konnektivität, fortschrittliche Materialien und strengere Standards die Entwicklung dieser Technologie prägen.

Wannbietet ein umfassendes Spektrum an ESD-Erdungslösungen – einschließlich langlebiger, zertifizierter ESD-Erdungskabel, die für lange Lebensdauer, konstante Leistung und nahtlose Integration in fortschrittliche Fertigungssysteme ausgelegt sind. Für individuelle Spezifikationen, technischen Support oder Beschaffungsanfragen,Kontaktieren Sie uns.
