Warum sind geflochtene Kupferrohre die erste Wahl für die EMI-Abschirmung und den Kabelschutz?

Moderne Elektronik wird immer kleiner, schneller und deutlich geräuschempfindlicher. Das ist großartig – bis ein perfekt „funktionierendes“ Kabel zufällige Resets, instabile Signale oder fehlgeschlagene Konformitätstests verursacht. Wenn Sie mit elektromagnetischen Störungen, statischer Entladung oder Kabeln zu kämpfen haben, die in engen Baugruppen immer wieder abgenutzt und eingeklemmt werden,Geflochtenes Kupferrohrist eine der praktischsten Korrekturen, die Sie implementieren können, ohne Ihr gesamtes System neu zu gestalten.

Abstrakt

Dieser Artikel erklärt, was einGeflochtenes Kupferrohrdie Probleme, die es löst (EMI, Abrieb, statische Aufladung und mechanische Beanspruchung) und wie Sie die richtige Konstruktion für Ihre Umgebung auswählen. Außerdem finden Sie eine übersichtliche Checkliste für die Auswahl, Best Practices für die Installation und eine Vergleichstabelle, die Ihnen hilft, die Materialoptionen (blankes Kupfer, verzinntes Kupfer, versilbertes Kupfer und Edelstahlvarianten) auf reale Anwendungsfälle abzustimmen – so können Sie vermeiden, zu viel zu bezahlen, zu wenig zu spezifizieren oder es so zu installieren, dass seine Vorteile zunichte gemacht werden.

Inhaltsverzeichnis

1. Das geflochtene Kupferrohr löst die Schmerzpunkte
2. Was ist ein geflochtenes Kupferrohr und wie funktioniert es?
3. So wählen Sie das richtige geflochtene Kupferrohr aus
4. Material- und Konstruktionsvergleichstabelle
5. Best Practices für Installation und Erdung
6. Wo es häufig verwendet wird
7. Beschaffungs- und Qualitätsprüfungen, die wirklich wichtig sind
8. FAQ
9. Abschluss

Gliederung

• Identifizieren Sie, ob es sich bei Ihrem Problem um EMI, statische Aufladung, Abrieb oder Ermüdung bei engen Biegungen handelt
• Verstehen Sie die Abschirmleistung und was „Abdeckung“ in der Praxis wirklich bedeutet
• Wählen Sie die richtige Materialoberfläche für Ihre Umgebung (Feuchtigkeit, Salz, Hitze)
• Passen Sie die richtige Größe an, damit es passt, ohne das Kabel zu verklemmen oder Lücken zu hinterlassen
• Installieren Sie es mit geeigneten Anschlüssen, damit die Abschirmung nicht „dekorativ“ wird.
• Validieren Sie mit einfachen Prüfungen: Durchgang, Passung und Erdungsintegrität

Das geflochtene Kupferrohr löst die Schmerzpunkte

Normalerweise beginnen die Leute mit der SucheGeflochtenes Kupferrohrwenn etwas „auf mysteriöse Weise“ schief geht – insbesondere bei Baugruppen mit Motoren, Wechselrichtern, Schaltnetzteilen, Relais oder dichten Kabelbäumen. Hier sind die häufigsten Problempunkte, die damit angesprochen werden:

• Instabile Signale und EMI-Kopfschmerzen:Die Kopplung von Rauschen kann zu Datenfehlern, Sensordrift, Audiobrummen oder zeitweiligen Kommunikationsfehlern führen, deren Fehlerbehebung schwierig ist.
• Fehlgeschlagene EMV- oder Konformitätstests:Sie bestehen Funktionstests, aber Emissions- oder Störempfindlichkeitstests funktionieren nicht – oft aufgrund von Abschirmungslücken oder einer schwachen Erdung.
• Abrieb und mechanischer Verschleiß:Kabel, die durch Metallkanten, bewegliche Baugruppen oder vibrationsintensive Systeme verlegt werden, können mit der Zeit durch die Isolierung verschleißen.
• Aufbau statischer Elektrizität:In trockenen Umgebungen oder in beweglichen Kabelträgern kann sich statische Aufladung ansammeln und in empfindliche Komponenten entladen.
• Enge Verlegung und wiederholtes Biegen:Manche Schutzhüllen sind steif oder voluminös. Ein geflochtener Schlauch bietet zusätzlichen Schutz, während er sich gleichzeitig mit dem Gurt beugt und biegt.

Die Kernidee: Ein geflochtener Schlauch ist nicht nur „eine Hülle“. Es handelt sich um eine Funktionsschicht, die Störungen reduzieren, die Verkabelung schützen und einen kontrollierten Weg für unerwünschte elektrische Energie bieten kann – sofern sie korrekt spezifiziert und installiert wird.

Was ist ein geflochtenes Kupferrohr und wie funktioniert es?

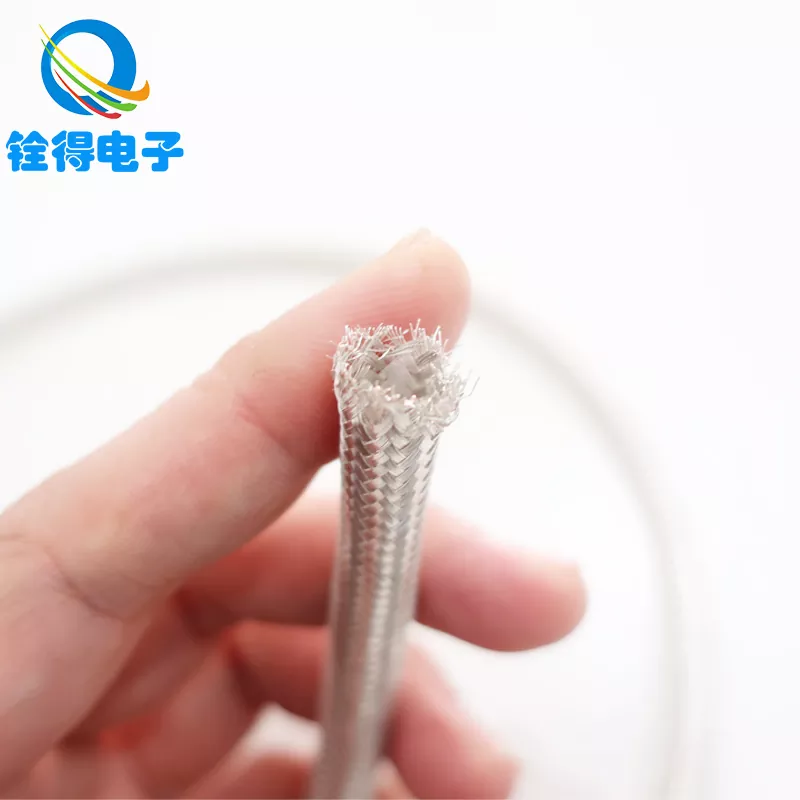

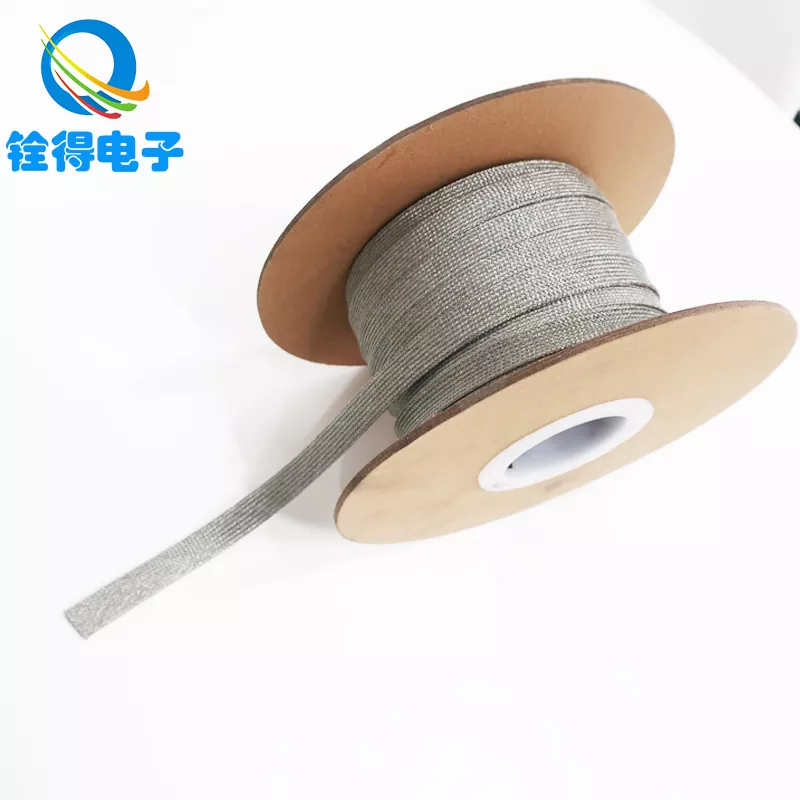

A Geflochtenes Kupferrohrist ein röhrenförmiges Netz, das durch das Flechten leitfähiger Drahtlitzen zu einer flexiblen Hülle hergestellt wird. Da es ein leitfähiges Netzwerk um das Kabelbündel bildet, kann es helfen:

• Reduzieren Sie elektromagnetische Störungenindem empfindliche Leiter mit einer leitfähigen Barriere umgeben werden
• Emissionen reduzierenindem es Geräusche eindämmt, die sonst nach außen abstrahlen würden
• Stellen Sie die Fähigkeit zur statischen Entladung bereitwenn es an einen ordnungsgemäßen Erdungspfad angeschlossen ist
• Verbessern Sie den mechanischen Schutzgegen Abrieb, Kompression und Abrieb

In realen Systemen hängt die Leistung von Details ab: Geflechtdichte, Bedeckung, Drahtdurchmesser und – am wichtigsten – davon, wie Sie das Geflecht abschließen und erden. Ein qualitativ hochwertiges Geflecht mit einem schlechten Abschluss kann eine schlechtere Leistung erbringen als ein durchschnittliches, korrekt installiertes Geflecht.

So wählen Sie das richtige geflochtene Kupferrohr aus

Auswahl einesGeflochtenes KupferrohrEs geht nicht darum, die „teuerste“ Option zu wählen. Es geht darum, die Eigenschaften der Röhre an Ihre Umgebung und Ihren Fehlermodus anzupassen. Nutzen Sie diese Checkliste:

• Definieren Sie das Hauptziel:EMI-Abschirmung, Abriebschutz, statische Entladung, Erdungskontinuität oder eine Kombination?
• Bestätigen Sie die Umgebung:Drinnen trocken, feucht, Salzsprühnebel, hohe Temperaturen, chemische Einwirkung oder Außengehege?
• Kabelbündelgröße messen:Außendurchmesser (AD) des Kabelbaums plus Erweiterungsbedarf für Steckverbinder.
• Entscheiden Sie sich für Material/Oberfläche:blankes Kupfer für kontrollierte Umgebungen, verzinnt für Korrosionsbeständigkeit, versilbert für besondere Leitfähigkeitsanforderungen oder rostfreie Optionen für raue Bedingungen.
• Überprüfen Sie die Bedeckung und Dichte des Geflechts:Eine höhere Abdeckung verbessert normalerweise die Abschirmung, kann jedoch den Luftstrom verringern und die Steifigkeit erhöhen.
• Planen Sie die Beendigungsmethode:Klemmen, Crimpen, Löten oder Schirmanschlussband – dies beeinträchtigt die Leistung stärker, als viele Leute erwarten.

Eine praktische Größenregel: Wählen Sie einen Innendurchmesser, der reibungslos über das Bündel passt, ohne es zu belasten. Wenn Sie es zu fest anziehen, verformen Sie das Geflecht (und belasten das Kabel). Wenn es zu locker ist, entstehen Lücken, Bewegungen und inkonsistenter Kontakt.

Material- und Konstruktionsvergleichstabelle

Best Practices für Installation und Erdung

Hier scheitern viele Abschirmungsprojekte – nicht weil das Geflecht „schlecht“ ist, sondern weil die Installation es unwirksam macht. Halten Sie es einfach und diszipliniert:

• Sorgen Sie für eine kontinuierliche Abdeckung:Vermeiden Sie große Lücken, aufgerissene Abschnitte oder abrupte Durchmesserübergänge, die Leckpfade für Störungen schaffen.
• Korrekt beenden:Verwenden Sie nach Möglichkeit eine Klemme oder ein Abschlussband, das einen gleichmäßigen 360-Grad-Kontakt um das Geflecht herum herstellt.
• Mit Absicht erden:Wenn Sie eine gute Abschirmung wünschen, verbinden Sie das Geflecht über einen Pfad mit niedriger Impedanz mit einer stabilen Erdungsreferenz. Lange, dünne „Pigtails“ können die Wirksamkeit bei höheren Frequenzen verringern.
• Schützen Sie die Enden:Fügen Sie eine Wärmeschrumpfung oder eine mechanische Zugentlastung hinzu, um ein Ausfransen zu verhindern und Schäden durch scharfe Kanten an der darunter liegenden Isolierung zu reduzieren.
• Konto für Bewegung:Lassen Sie bei beweglichen Gurten genügend Spielraum, damit das Geflecht nicht zum Belastungspunkt wird.

Eine kurze Gewohnheit zur Validierung: Führen Sie nach der Installation eine Durchgangsprüfung über die gesamte Geflechtlänge durch und stellen Sie sicher, dass Ihre Anschlusspunkte festen mechanischen Kontakt haben. Wenn sich das Geflecht am Ende frei drehen lässt, ist Ihr „Schirm“ möglicherweise nicht so befestigt, wie Sie es sich vorstellen.

Wo es häufig verwendet wird

Du wirst sehenGeflochtenes Kupferrohrin jeder Branche, in der empfindliche Signale mit verrauschter Leistungselektronik oder engen Verkabelungsbeschränkungen vermischt werden. Zu den häufigsten Szenarien gehören:

• Computer und Datengeräte:Schutz interner Daten- und Stromleitungen vor Störungen und mechanischem Verschleiß
• Kommunikationssysteme:Minimierung externer Störungen und Reduzierung von Übersprechen zwischen Kabelbäumen
• Automobilelektronik:Unterstützung eines stabilen Betriebs in komplexen elektromagnetischen Umgebungen an Bord
• Industrielle Automatisierung:Kabelschutz rund um SPS-Steuerkabel, Motorantriebe und Sensorkabelbäume
• Medizinische Ausrüstung:verbesserte elektromagnetische Stabilität für Präzisionsinstrumente und Diagnosesysteme

Wenn Ihr System Schaltvorgänge, schnelle Transienten oder eine dichte Kabelbaumführung umfasst, kann eine geflochtene Hülle eine der kostengünstigsten Verbesserungen sein – insbesondere im Vergleich zur Neugestaltung von Platinen, der Änderung von Kabelrouten oder dem Einbau sperriger Filter überall.

Beschaffungs- und Qualitätsprüfungen, die wirklich wichtig sind

Nicht alle geflochtenen Schläuche sind gleich. Zwei Rohre können auf den ersten Blick ähnlich aussehen und in realen Baugruppen sehr unterschiedliche Leistungen erbringen. Konzentrieren Sie sich bei der Lieferantenbewertung auf konkrete Indikatoren:

• Einheitliche Geflechtstruktur:Durch die gleichmäßige Webart werden Schwachstellen reduziert und die Wiederholbarkeit bei der Installation verbessert
• Stabile Maße:Innendurchmesser und Ausdehnungsverhalten sollten über Chargen hinweg vorhersehbar sein
• Material- und Oberflächenkonsistenz:Die Qualität der Beschichtung/Oberfläche beeinflusst die Korrosionsbeständigkeit und die langfristige elektrische Stabilität
• Mechanische Handhabung:Gute Geflechte widerstehen beim Verlegen dem Ausfransen, Verformen und Hängenbleiben
• Anpassungsunterstützung:Wenn Ihre Kabelbäume ungewöhnliche Durchmesser, Längen oder Anschlussanforderungen haben, kann eine individuelle Anpassung Zeit sparen und das Montagerisiko verringern

Hier kann die Zusammenarbeit mit einem erfahrenen Hersteller den Versuch-und-Irrtum-Ansatz reduzieren. Zum Beispiel,Dongguan Quande Electronics Co., Ltd. stellt geflochtene Kupferrohroptionen her, die für die Abschirmung und den Kabelschutz in verschiedenen Anwendungsumgebungen vorgesehen sind, und kann unterschiedliche Materialauswahlen und Spezifikationen unterstützen, je nachdem, wie Sie die Hülse verlegen und anschließen möchten.

FAQ

F1: Funktioniert ein geflochtenes Kupferrohr sowohl zur Abschirmung als auch zum physischen Schutz?
A:Ja. Es kann dazu beitragen, elektromagnetische Störungen zu reduzieren und gleichzeitig Kabel vor Abrieb und Kompression zu schützen. Das Gleichgewicht hängt von der Geflechtdichte und der Installation des Rohrs ab.

F2: Ist verzinntes Kupfer immer besser als blankes Kupfer?
A:Nicht immer. Blankes Kupfer funktioniert in kontrollierten Umgebungen gut und ist oft kostengünstiger. Wenn es auf Feuchtigkeit, Oxidationsrisiko oder eine lange Lebensdauer in raueren Umgebungen ankommt, ist verzinntes Kupfer die intelligentere Wahl.

F3: Wie dimensioniere ich geflochtene Kupferrohre für ein Kabelbündel?
A:Messen Sie den Außendurchmesser des gesamten Bündels (einschließlich Manteldicke) und wählen Sie einen Innendurchmesser, der ohne Kraftaufwand aufgleitet. Wenn das Bündel über Anschlüsse verfügt, ziehen Sie eine erweiterbare Hülse in Betracht oder planen Sie die Installation vor dem Abschluss.

F4: Warum funktioniert die Abschirmung manchmal auch mit einem Geflechtschlauch „nicht“?
A:Der häufigste Grund ist ein schlechter Abschluss oder eine schlechte Erdung. Wenn das Geflecht nicht ordnungsgemäß verbunden ist (oder der Erdungspfad eine hohe Impedanz aufweist), kann die Wirksamkeit der Abschirmung drastisch sinken.

F5: Kann ein geflochtenes Kupferrohr bei statischer Elektrizität helfen?
A:Dies ist möglich, solange es an einen kontrollierten Entladepfad angeschlossen ist. Die Leitfähigkeit des Geflechts kann dazu beitragen, statische Aufladungen abzuleiten, anstatt sie unvorhersehbar ansammeln und entladen zu lassen.

Abschluss

Wenn Sie gegen elektromagnetische Störungen ankämpfen, auf der Suche nach zeitweise auftretenden Fehlern sind oder versuchen, Kabelbäume in engen, stark beanspruchten Verlegungswegen zu schützen,Geflochtenes Kupferrohrist eines dieser Upgrades, die überragende Ergebnisse liefern können – ohne Ihr gesamtes Design auf den Kopf zu stellen. Der Trick besteht darin, das richtige Material für Ihre Umgebung auszuwählen, es richtig zu dimensionieren und es so abzuschließen, dass eine kontinuierliche Abschirmung und ein zuverlässiger Kontakt gewährleistet sind.

Wenn Sie Hilfe bei der Auswahl der richtigen Spezifikation benötigen oder versuchen, ein hartnäckiges Interferenz- oder Haltbarkeitsproblem in einer realen Baugruppe zu lösen –Dongguan Quande Electronics Co., Ltd.kann Ihr Projekt mit geflochtenen Kupferrohroptionen unterstützen, die auf Ihre Anwendung zugeschnitten sind. Sind Sie bereit, vom „Raten“ zu einer saubereren, zuverlässigeren Verkabelungslösung überzugehen?Kontaktieren Sie unsum Ihre Anforderungen zu besprechen und eine praktische Empfehlung zu erhalten.
