Warum ist ein Erdungskabel für sichere elektrische Systeme unerlässlich?

Abstrakt

A Erdungskabelwird oft wie ein Checkbox-Element behandelt – bis etwas schief geht: ein Maschinenchassis kribbelt, ein Unterbrecher wahllos auslöst, Ein Sensor meldet Müll, oder eine Überspannung zerstört eine Steuerplatine. In diesem Artikel wird erläutert, was ein Erdungskabel tatsächlich bewirkt und wie es sich vom „Neutralleiter“ unterscheidet. Warum die Verklebung wichtig ist und welche Auswahl- und Installationsdetails den Kunden am häufigsten Probleme bereiten. Sie erhalten außerdem eine klare, feldfreundliche Checkliste. eine Vergleichstabelle gängiger Erdungskabeltypen und eine FAQ zur Fehlerbehebung für wiederkehrende Probleme.

Inhaltsverzeichnis

• Was ist ein Erdungskabel und welches Problem löst es?
• Erde vs. Neutralleiter vs. Masse: die Verwirrung, die zu Ausfällen führt
• Kundenprobleme werden durch ein geeignetes Erdungskabel reduziert
• Arten von Erdungskabeln und wo sie jeweils passen
• So wählen Sie das richtige Erdungskabel für Ihr Projekt aus
• Best Practices für die Installation, die Nacharbeiten verhindern
• Häufige Fehler und schnelle Lösungen
• Inspektions- und Wartungstipps
• FAQ

Gliederung

1. Definieren Sie das Erdungskabel im Klartext und erläutern Sie den „Fehlerstrompfad“.
2. Klären Sie Masse, Neutralleiter und Verbindung, um typische Missverständnisse auszuräumen.
3. Ordnen Sie reale Schwachstellen (Stromschlagrisiko, EMI/Lärm, störende Fahrten, Geräteschäden) der Erdungsqualität zu.
4. Vergleichen Sie massive, verseilte, geflochtene und verzinnte Optionen mit typischen Anwendungen.
5. Auswahl-Checkliste: Größe, Flexibilität, Umgebung, Kündigungen und Compliance-Überlegungen.
6. Installationsschritte und Verarbeitungsdetails, die die Zuverlässigkeit bestimmen.
7. Fehlerbehebung: Erdschleifen, intermittierender Durchgang, Korrosion und Vibrationsausfälle.
8. Wartungs- und Dokumentationspraktiken für langfristige Sicherheit.

Was ist ein Erdungskabel und welches Problem löst es?

Im Kern ist aErdungskabelist ein spezieller Leiter, der freiliegende Metallteile (wie Gerätegehäuse, Motorrahmen, Bedienfelder usw.) verbindet. Kabelrinnen und Leitungen) an ein Erdungssystem anschließen. Die wichtigste Aufgabe besteht nicht darin, „den Strom verschwinden zu lassen“. Die Aufgabe besteht darin, aniederohmig, vorhersehbarer Wegfür Fehlerströme, damit Schutzvorrichtungen (Sicherungen, Leistungsschalter, RCD/RCBO-Schutz, sofern verwendet) schnell ansprechen können.

Stellen Sie sich ein Erdungskabel als Notausgang für gefährlichen Strom vor. Wenn die Isolierung versagt oder ein stromführender Leiter ein Metallgehäuse berührt, entsteht ein Fehlerstrom will fließen. Wenn der Fehlerstrom einen guten Weg durch ein ordnungsgemäß installiertes Erdungskabel hat, kann die Schutzvorrichtung den abnormalen Zustand erkennen und Trennen Sie die Stromversorgung schnell. Wenn der Pfad schlecht ist (lose Verbindung, Korrosion, unterdimensionierter Draht, lackierte Kontaktfläche), kann Strom über unbeabsichtigte Pfade „lecken“ – Dazu gehören Sie, Lager, Signalabschirmungen oder empfindliche Elektronik.

Erde vs. Neutralleiter vs. Masse: die Verwirrung, die zu Ausfällen führt

Viele Projektprobleme entstehen durch die Vermischung dreier verschiedener Ideen:

• Neutralist im Normalbetrieb (in vielen Wechselstromsystemen) ein stromführender Rückleiter. Es ist nicht dasselbe wie Geräteerde.
• Erde (Erdung)ist eine Verbindung zur Erde/Erdungselektroden und dem Erdungsnetz, das als Sicherheit und Bezugspotential dient.
• Bindungist die gezielte Verbindung von Metallteilen, sodass diese das gleiche elektrische Potenzial haben und Fehler zuverlässig beheben.

Das praktische Mitbringsel: IhrErdungskabelist in der Regel Teil der Verklebung zur Gerätesicherheit und muss durchgehend, mechanisch zuverlässig, und elektrisch niederohmig. Wenn Neutralleiter und Erde an der falschen Stelle (oder an mehreren Stellen) miteinander verbunden sind, können zirkulierende Ströme entstehen. Lärmprobleme und unvorhersehbares Auslösen.

Kundenprobleme werden durch ein geeignetes Erdungskabel reduziert

Wenn sich Kunden über „zufällige“ elektrische Probleme beschweren, ist die Erdung oft die stille Ursache. Hier sind die Schmerzpunkte, die ein richtig gestaltetes und installiertErdungskabelhilft zu reduzieren:

• Stromschlagrisiko und Sicherheitsvorfälle:Ein gut verbundenes Chassis bleibt unter Fehlerbedingungen in der Nähe des Erdpotentials.
• Störauslösung:Schlechte Verbindungen können zu intermittierenden Fehlersignaturen führen, insbesondere bei Vibrationen oder Feuchtigkeit.
• EMI/Rauschen in Signalen:Sensoren, SPS-Eingänge und Kommunikationsleitungen können sich unregelmäßig verhalten, wenn die Erdungsreferenz instabil ist.
• Schäden durch Überspannungen und Blitzeinschläge:Ein robustes Erdungsnetzwerk hilft bei der Bewältigung transienter Energiepfade.
• Lager- und Motorprobleme:Streuströme können ihren Weg durch Lager finden, wenn die Bindung schwach oder inkonsistent ist.
• Kostspielige Nacharbeit:Erdungsfehler sind bis zur Inbetriebnahme selten sichtbar – dann ist jede Stunde teuer.

Eine gute Erdungskabelstrategie verwandelt „mysteriöse Ausfallzeiten“ in vorhersehbare Leistung. Das ist es, was Käufer letztendlich wollen: weniger Rückrufe, sauberere Daten usw Sicherere Ausrüstung, die die Inspektion ohne Probleme besteht.

Arten von Erdungskabeln und wo sie jeweils passen

Nicht alleErdungskabelist das gleiche. Die „beste“ Wahl hängt von Bewegung, Vibration, Umgebung und Abschlussmethode ab.

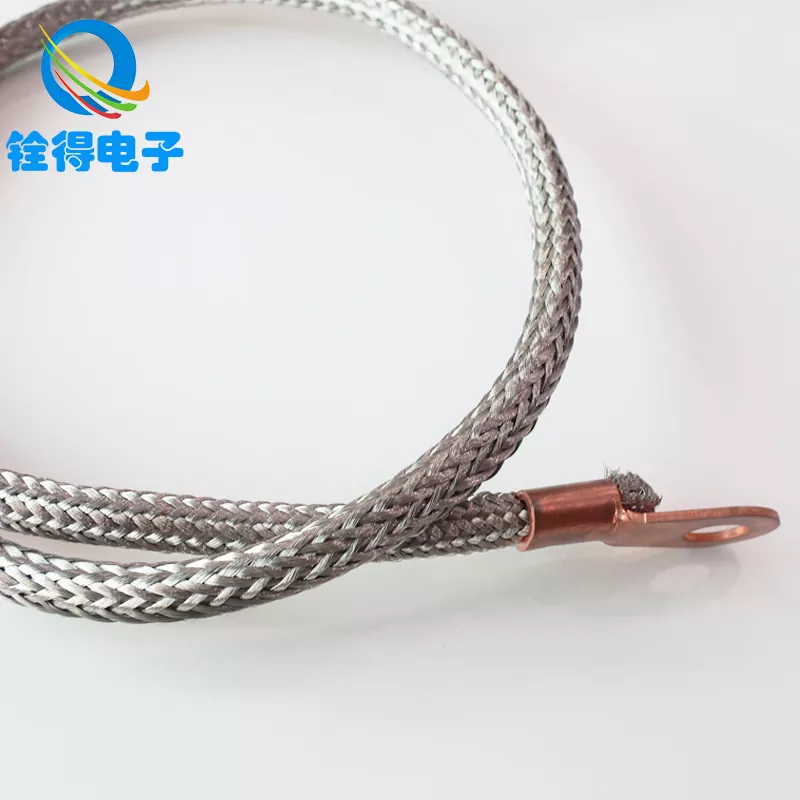

Wenn Ihre Anwendung Türen, abnehmbare Abdeckungen oder Vibrationen umfasst (denken Sie an Generatoren, Ladegeräte für Elektrofahrzeuge, CNC-Maschinen, Aufzüge und Metallschränke, die sich täglich öffnen/schließen), Geflochtene Optionen können ermüdungsbedingte Ausfälle drastisch reduzieren.

So wählen Sie das richtige Erdungskabel für Ihr Projekt aus

Auswahl einesErdungskabelDabei geht es weniger um „dicker ist immer besser“ als vielmehr darum, Sicherheitsanforderungen unter realen Baustellenbedingungen zuverlässig zu erfüllen. Verwenden Sie diese Checkliste, um das klassische Bedauern des Käufers zu vermeiden:

• Elektrische Kapazität:Dimensionieren Sie den Leiter entsprechend der geltenden Vorschriften/Normen und der vorgeschalteten Schutzeinrichtung. Der Erdungspfad muss den Fehlerstrom lange genug sicher führen, damit der Schutz funktioniert.
• Mechanische Umgebung:Wenn es sich bewegt, biegt oder vibriert, legen Sie Wert auf Flexibilität (verseilt oder geflochten) und Zugentlastung.
• Korrosionsexposition:Feuchtigkeit, Salzsprühnebel, Chemikalien und Außeninstallationen profitieren häufig von verzinntem Kupfer und geschützten Anschlüssen.
• Beendigungsmethode:Passen Sie den Kabeltyp an Kabelschuhe, Aderendhülsen, Crimpwerkzeuge und Drehmomentspezifikationen an. Ein guter Draht versagt, wenn der Abschluss schlampig ist.
• Routing-Einschränkungen:Vermeiden Sie scharfe Kanten und Quetschstellen. Planen Sie Serviceschleifen ein, an denen sich die Panels öffnen.
• Konsistenz und Dokumentation:Standardisieren Sie Teilenummern und Installationshinweise für alle Builds, damit Wartungsteams nicht raten müssen.

Hier kann ein spezialisierter Hersteller helfen.Dongguan Quande Electronics Co., Ltd. unterstützt Erdungsleiterlösungen für den industriellen Einsatz und elektrische Anwendungen, einschließlich flexibler geflochtener Optionen, wenn Bewegung und Zuverlässigkeit wichtig sind. Für Käufer liegt der Vorteil in der Verringerung der Variabilität: konsistent Konstruktion und vorhersehbares Handling bei der Montage sorgen für weniger Überraschungen bei der Inbetriebnahme.

Best Practices für die Installation, die Nacharbeiten verhindern

Die meisten Erdungsfehler werden nicht durch den Leiter selbst verursacht, sondern durch die handwerkliche Arbeit. Hier ist ein praxiserprobter Ansatz, der Folgendes gewährleistet:ErdungskabelSeit Jahren zuverlässig:

Eine einfache Angewohnheit, die Kopfschmerzen erspart: Behandeln Sie Erdungspunkte wie kritische Sicherheitskomponenten und nicht wie „zusätzliche Schrauben“. Beschriften Sie sie, überprüfen Sie sie und halten Sie sie zugänglich.

Häufige Fehler und schnelle Lösungen

Hier sind Wiederholungstäter, die die meisten Kundenbeschwerden verursachen, sowie die schnellsten Korrekturmaßnahmen:

• Erdung auf lackiertem Metall:Entfernen Sie die Farbe im Bereich der Laschen und verwenden Sie geeignete Klebemittel.
• Unterdimensionierter Leiter „weil er keinen Strom führt“:Größe für Fehlerbedingungen, nicht für normalen Betrieb.
• Verwendung von Massivdraht an beweglichen Türen:Wechseln Sie zu einem verseilten oder geflochtenen Erdungskabel mit Zugentlastung.
• Lockere Befestigungselemente nach Vibration:Wenden Sie die korrekten Drehmomentpraktiken an, verriegeln Sie gegebenenfalls die Hardware und führen Sie nach dem Einbrennen eine erneute Drehmomentprüfung durch.
• Unordentliches Verlegen in der Nähe scharfer Kanten:Kantenschutz, Ösen und Klammern hinzufügen; Halten Sie den Erdweg physisch geschützt.
• Mehrere Erdungs-/Neutralleiterverbindungen, wo sie nicht sein sollten:Überprüfen Sie das Systemdiagramm und korrigieren Sie die Verbindungspunkte entsprechend Ihrer Norm und den örtlichen Vorschriften.

Inspektions- und Wartungstipps

A Erdungskabelist nur so zuverlässig wie seine schwächste Verbindung. Bauen Sie diese Kontrollen in die routinemäßige Wartung ein, insbesondere bei starken Vibrationen oder Außenanlagen:

• Sichtprüfung:Achten Sie auf Verfärbungen, ausgefranstes Geflecht, Korrosion an den Ösen und lockere Klemmen.
• Mechanische Prüfung:Testen Sie die Klemmen vorsichtig auf Bewegung. Alles, was wackelt, ist ein zukünftiger Misserfolg.
• Durchgangsprüfungen vor Ort:Überprüfen Sie bei geplanten Abschaltungen den niedrigen Widerstand zwischen Chassis/Tür und Erdungsschiene.
• Umweltversiegelung:Verbessern Sie an feuchten oder korrosiven Standorten die Abdichtung und ziehen Sie korrosionsbeständige Materialien und Schutzabdeckungen in Betracht.
• Dokumentation:Zeichnen Sie die Ergebnisse der Erdungstests und alle Änderungen auf – die zukünftige Fehlerbehebung wird erheblich schneller.

FAQ

F: Kann ich jedes Kabel als Erdungskabel verwenden, wenn es „mit Metall verbunden ist“?
A:Es muss für die Anwendung geeignet und entsprechend Ihrer geltenden Vorschriften/Normen für Fehlerstrompfade dimensioniert sein. Ebenso wichtig wie der Leiter selbst sind die Anschlussart und die Vorbereitung der Kontaktflächen.

F: Warum sehe ich Rauschen oder instabile Sensormesswerte, selbst wenn das Erdungskabel angeschlossen ist?
A:Häufige Ursachen sind lose Verbindungspunkte, eine schlechte Verlegung in der Nähe von Hochstromkabeln, mehrere Verbindungspunkte, die zirkulierende Ströme erzeugen, oder ein schwacher Bezugspunkt zwischen den Panels. Verbessern Sie die Verbindungsintegrität, trennen Sie sensible Signalrouten von Stromrouten und überprüfen Sie, wo Verbindungen auftreten.

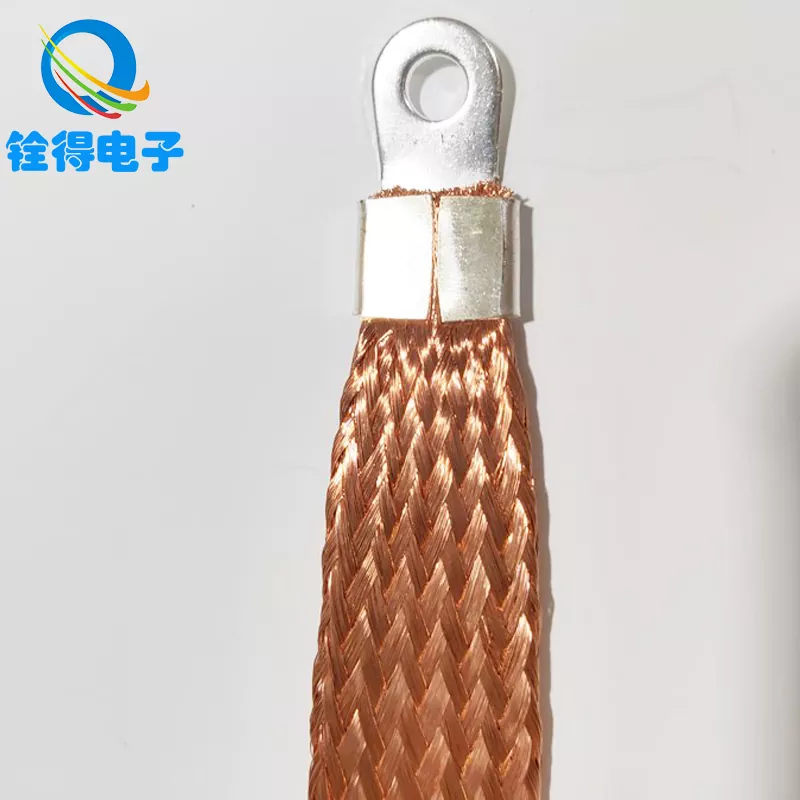

F: Wann sollte ich ein geflochtenes Erdungskabel in Betracht ziehen?
A:Bei Bewegungen oder Vibrationen – Türen, Klappdeckeln, Maschinenschutzvorrichtungen, flexiblen Verbindungen oder anderen Stellen, an denen ein massiver Leiter mit der Zeit ermüden würde. Um intermittierende Durchgangsausfälle zu reduzieren, werden häufig geflochtene Optionen gewählt.

F: Bedeutet ein dickeres Erdungskabel immer einen besseren Schutz?
A:Nicht automatisch. Ziel ist ein niederohmiger Fehlerpfad, der der Schutzeinrichtung und den Installationsregeln entspricht. Eine Überdimensionierung kann zu Routing-/Anschlussproblemen führen, wenn Kabelschuhe und Hardware nicht aufeinander abgestimmt sind. „Richtig dimensioniert + richtig installiert“ schlägt „sehr dick + schlecht abgeschlossen“.

F: Warum löst mein Schutzschalter oder RCD/RCBO beim Start aus, obwohl nichts „falsch“ ist?
A:Anlauftransienten, Leckströme von Filtern/VFDs, Feuchtigkeit oder instabile Verbindungen können Auslösungen verursachen. Überprüfen Sie die Kontinuität der Erdung, überprüfen Sie den Isolationszustand, bestätigen Sie den richtigen Schutzgerätetyp und überprüfen Sie die Erdungs-/Verbindungsanordnung auf unbeabsichtigte parallele Pfade.

F: Wie kann ich am schnellsten überprüfen, ob meine Erdungskabelverbindung ordnungsgemäß funktioniert?
A:Führen Sie einen Durchgangstest zwischen dem Gerätechassis (und etwaigen Türen/Schutzvorrichtungen) und der Haupterdungsschiene durch und stellen Sie dann sicher, dass die Anschlüsse fest sitzen und auf sauberem Metall aufgeklebt sind. Dokumentieren Sie das Ergebnis, damit Änderungen im Laufe der Zeit leicht erkennbar sind.

Letzter Imbiss

A Erdungskabelist nicht nur eine Sicherheitsformalität – es ist eine Leistungskomponente. Es reduziert das Risiko von Stößen, verbessert die Systemstabilität, schützt die Elektronik, und spart Zeit bei der Inbetriebnahme, indem es „Geisterfehler“ verhindert, die Tage verschwenden. Wenn Sie die Erdung wie ein geplantes System behandeln (und nicht wie einen nachträglichen Gedanken), Sie erhalten sicherere Installationen und ruhigere Wartungsteams.

Wenn Sie Erdungsleiter für Schalttafeln, Gerätegehäuse oder flexible Verbindungspunkte spezifizieren,Dongguan Quande Electronics Co., Ltd.kann Ihnen dabei helfen, den Leiterstil an die realen Betriebsbedingungen anzupassen. Sind Sie bereit, Nacharbeiten zu reduzieren und die Zuverlässigkeit zu verbessern?Kontaktieren Sie unsmit Ihren Bewerbungsdaten, und wir helfen Ihnen bei der Auswahl einer Erdungslösung, die zu Ihrer Umgebung, Ihren Bewegungsanforderungen und Ihrem Installationsablauf passt.
