Wie verbessert Kupferlitze die Zuverlässigkeit von Strom- und Steuerkabeln?

Abstrakt

Die Wahl des richtigen Leiters ist eine dieser Entscheidungen, die einfach erscheinen, bis ein Projekt in der realen Welt zu scheitern beginnt: Überhitzung in einem engen Kabelkanal, gebrochene Litzen an einem Abschluss, instabile Messwerte in Steuerkreisen oder Ausfallzeiten aufgrund von Vibrationsermüdung.Kupferlitze wird oft ausgewählt, um genau diese Probleme zu verhindern – durch die Ausgewogenheit von Leitfähigkeit, Flexibilität und mechanischer Haltbarkeit. In diesem Artikel gehe ich auf die häufigsten Probleme des Käufers ein (Spannungsabfall, Biegeradius, Anschlussqualität, Korrosionsrisiko, Inspektionsstandards und Lieferantenkonsistenz) und zeige, wie Sie die richtige Litzenkonstruktion, Größe und Oberflächenbeschaffenheit für Ihre Anwendung festlegen. Außerdem finden Sie praktische Checklisten, Vergleichstabellen und einen übersichtlichen FAQ-Bereich, sodass Sie von „Wir denken, das ist in Ordnung“ zu „Wir wissen, dass das halten wird“ wechseln können.

Inhaltsverzeichnis

• Artikelübersicht
• Dies löst Kundenprobleme
• Was ist Kupferlitze?
• Wenn Stranded Solid schlägt
• So spezifizieren Sie es ohne Vermutungen
• Vergleichstabelle
• Tipps zur Kündigung und Installation
• Qualitätsprüfungen, die Käufer anfordern sollten
• Allgemeine Anwendungen
• Auswahl eines konsistenten Lieferanten
• FAQ
• Abschluss

Artikelübersicht

• DefinierenKupferlitzeund die Probleme, die es verhindern soll
• Ordnen Sie echte Käuferprobleme den Entscheidungen des Dirigenten zu
• Erläutern Sie den Aufbau, die Größe und die Oberflächenoptionen der Verseilung (blank oder verzinnt).
• Stellen Sie eine praktische Spezifikations-Checkliste bereit
• Zeigen Sie eine Vergleichstabelle an, um Kompromisse deutlich zu machen
• Abdeckungskündigung, Inspektion und Lieferantenüberprüfung
• Beantworten Sie die Fragen, die Beschaffungsteams und Ingenieure am häufigsten stellen

Dies löst Kundenprobleme

Bei den meisten Beschwerden, die ich über Dirigenten höre, geht es nicht wirklich um das Metall, sondern darum, was der Dirigent nicht überlebt hat. Hier sind die ProblemeKupferlitzewird üblicherweise gewählt, um Folgendes zu reduzieren:

• Risse oder Brüche an den Anschlüssen:Wiederholtes Biegen, Vibrationen oder eine enge Verlegung können zur Ermüdung massiver Leiter führen.
• Heiße Stellen und Überhitzung:Unterdimensionierte Leiter oder schlechte Anschlüsse erzeugen Wärme dort, wo Sie sie am wenigsten haben möchten.
• Spannungsabfall und instabile Leistung:Lange Kabelwege oder hohe Strombelastungen bestrafen unterspezifizierte Drähte.
• Korrosionsbedingte Ausfälle:Feuchtigkeit, salzhaltige Luft und chemische Einflüsse können Leiter und Verbindungen angreifen.
• Inkonsistente Chargen von Lieferanten:Stranganzahl, Durchmessertoleranz und Oberflächenzustand können variieren, wenn die Prozesskontrolle unzureichend ist.
• Langsame Installation und Nacharbeit:Kabel, die Sie beim Verlegen und Anschließen stören, kosten Zeit und Arbeit.

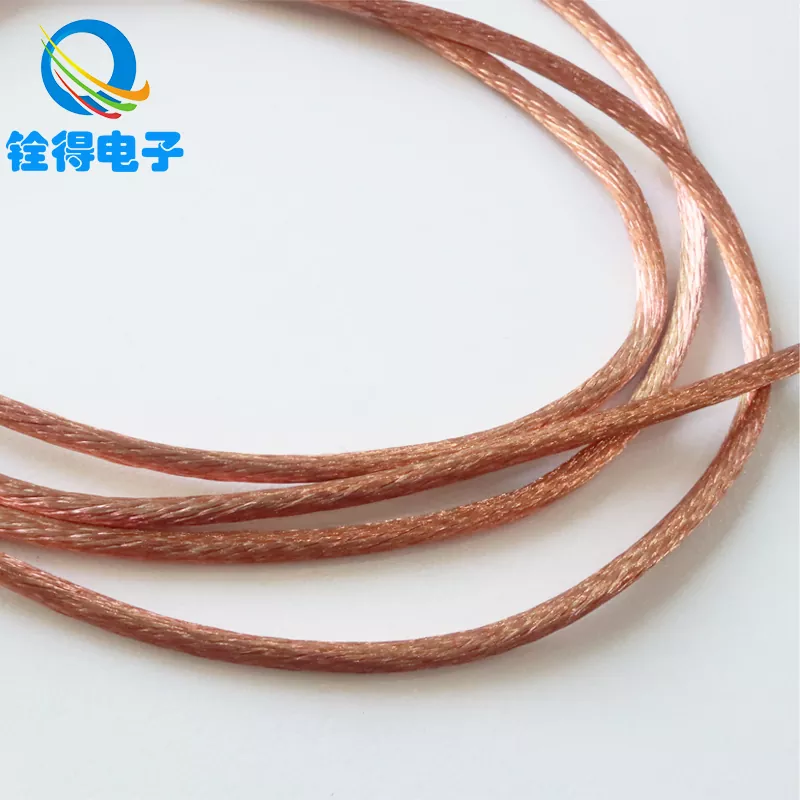

Was ist Kupferlitze?

Kupferlitzeist ein Leiter, der durch Verdrillen mehrerer kleinerer Kupferfäden (Litzen) zu einem einzigen Leiter mit einer bestimmten Querschnittsfläche hergestellt wird. Anstelle eines starren Metallstücks erhalten Sie ein Bündel, das die mechanische Belastung auf viele Stränge verteilt. Dieses Design ist wichtig, da die meisten realen Installationen mit Bewegungen verbunden sind – Vibrationen von Motoren, Biegungen in Kabelbäumen, enge Biegungen innerhalb von Schalttafeln oder wiederholtes Öffnen und Schließen von Schranktüren.

Der „gestrandete“ Teil ist nicht nur ein Komfortmerkmal, sondern ein Zuverlässigkeitsmerkmal. Mehr Stränge (und kleinere Einzelstrangdurchmesser) bedeuten typischerweise eine bessere Flexibilität, was in der Regel eine geringere Ermüdung an Belastungspunkten bedeutet. Der Haken daran ist, dass Flexibilität mit geeigneten Kündigungsmethoden einhergehen muss, sonst können Sie den Vorteil genau dort verlieren, wo Sie ihn am meisten benötigen.

Wenn Stranded Solid schlägt

Wenn Ihre Installation vollständig statisch ist, einen großzügigen Biegeradius aufweist und nur minimale Vibrationen aufweist, können massive Leiter durchaus akzeptabel sein. Aber in jeder dieser Situationen gewinnen Litzenleiter oft:

• Vibration:Motoren, Kompressoren, Pumpen, Lüfter, Förderbänder und mobile Geräte.
• Häufige Bewegung:Türschleifen, Roboterarme, Schleppketten, Handwerkzeuge, tragbare Generatoren.
• Komplexes Routing:dichte Schalttafeln, Kabelrinnen mit mehreren Richtungswechseln, kompakte Geräte.
• High-Density-Kabelbaum:wo Installateure Geschwindigkeit und vorhersehbare Handhabung benötigen.
• Wartungszyklen:jede Umgebung, in der Kabel während der Wartung gestört werden.

Die praktische Art und Weise, wie ich es formuliere: Wenn Sie sich vorstellen können, dass ein Kabel angestoßen, gezogen, gebogen oder auch nur ein wenig vibriert wird – wählen SieKupferlitzeund dann die Abschlüsse korrekt vornehmen.

So spezifizieren Sie es ohne Vermutungen

Viele Bestellungen scheitern, weil sie „Kupferlitzen“ angeben, ohne die Teile zu definieren, die die Leistung steigern. Hier ist eine übersichtliche Checkliste, die Sie der Technik, dem Einkauf oder Ihrem Kabelkonfektionierungspartner übergeben können:

• Leitergröße:AWG oder mm², ausgewählt nach Stromlast, zulässigem Spannungsabfall und Temperaturanstieg.
• Verseilungsaufbau:Stranganzahl und Einzelstrangdurchmesser (Flexibilität hängt davon ab).
• Oberflächenbeschaffenheit:blankes Kupfer oder verzinntes Kupfer (häufig wegen Korrosionsbeständigkeit und Lötbarkeit ausgewählt).
• Geglühter Zustand:weicheres Kupfer verbessert die Flexibilität; Härteres Kupfer kann Verformungen standhalten, lässt sich aber weniger biegen.
• Betriebsumgebung:Luftfeuchtigkeit, Salz, Chemikalien, Temperaturbereich und erwartetes Vibrationsniveau.
• Beendigungsmethode:Crimpen, Löten, Aderendhülse, Kabelschuh oder Schraubklemme – jeder bevorzugt bestimmte Litzenarten.
• Compliance-Anforderungen:Wenn Ihre Branche bestimmte Standards erfordert, formulieren Sie diese in der Bestellung.
• Verpackung und Handhabung:Spulengröße, Schnittlängentoleranz, Etikettierung und Chargenrückverfolgbarkeit.

Eine wichtige Realität für Käufer: Wenn Sie den Verseilungsaufbau nicht definieren, erhalten Sie möglicherweise einen Draht, der technisch der Größe entspricht, sich aber während der Installation ganz anders verhält.

Vergleichstabelle

Verwenden Sie diese Tabelle, um die Leiterauswahl schnell an Risiko, Umgebung und Installationsverhalten anzupassen:

Tipps zur Kündigung und Installation

Bei vielen Beschwerden über die „Kabelqualität“ handelt es sich in Wirklichkeit um getarnte Anschlussprobleme. Litzenleiter können Massivleitern überlegen sein, allerdings nur, wenn Sie die Litzen beim Abisolieren und Anschließen schützen.

• Verwenden Sie den richtigen Stripper:Vermeiden Sie das Einkerben von Litzen – Kerben werden durch Vibration zu Rissstartern.
• Verhindern Sie das Aufspreizen der Litzen:Wenn Sie in eine Schraubklemme geraten, können Aderendhülsen die Konsistenz erheblich verbessern.
• Richtig Crimpen:Passen Sie die Kabelschuhe an die Leitergröße und den Verseilungstyp an. Überprüfen Sie nach Möglichkeit die Crimphöhe/-form.
• Biegeradius beachten:Enge Biegungen in der Nähe von Endstücken erzeugen wiederholte Spannungen. Strecke mit sanften Übergängen.
• Hitze kontrollieren:Überhitzung beschleunigt die Alterung der Isolierung und erhöht den Widerstand an den Anschlüssen.
• Beschriften und verfolgen:Insbesondere bei der Steuerverkabelung können fehlerhafte Verkabelungen wie elektrische „Rauschen“-Probleme aussehen.

Wenn Sie Gurte bauen, berücksichtigen Sie, wo Bewegungen auftreten, und wählen Sie die Litzenkonstruktion entsprechend aus. Der PunktKupferlitzebesteht darin, die mechanische Realität zu überleben, nicht theoretische Zeichnungen.

Qualitätsprüfungen, die Käufer anfordern sollten

Wenn Sie jemals eine Charge erhalten haben, die „gut aussieht“, sich aber beim Zusammenbau anders verhält, wissen Sie bereits, warum Konsistenz wichtig ist. Hier sind praktische Kontrollen, die angefordert und überprüft werden können:

• Leiterdurchmesser und Toleranz:bestätigt, dass der Leiter die Größenerwartungen für Klemmen und Isoliersysteme erfüllt.
• Strangzahl und Strangdurchmesser:schützt Ihre Flexibilität und Annahmen zur Kündigungsleistung.
• Oberflächenzustand:Eine saubere, gleichmäßige Oberfläche reduziert den Kontaktwiderstand und verbessert die Lötsicherheit.
• Durchgangs- und Widerstandsprobenahme:Erkennt Prozessdrift frühzeitig.
• Chargenrückverfolgbarkeit:gibt Ihnen die Verantwortung, wenn ein Problem Monate später auftritt.

Für viele Käufer besteht das Ziel nicht darin, zu viel zu testen, sondern Nacharbeiten zu verhindern. Eine kleine ÜberprüfungKupferlitzekann später Tage der Fehlerbehebung ersparen.

Allgemeine Anwendungen

Das Einsatzspektrum ist breit gefächert, die Auswahllogik ist jedoch meist die gleiche: auf aktuelle Bedürfnisse und mechanische Beanspruchung abstimmen. Typische Anwendungsfälle sind:

• Stromverteilung:Schaltanlagen, Schalttafeln, Busverbindungen (mit geeigneten Kabelschuhen), Wechselrichter, USV-Systeme.
• Motoren und Transformatoren:Wicklungen und Leitungen, bei denen Vibration und Hitze eine echte Rolle spielen.
• Steuer- und Signalverkabelung:Automatisierungsschränke, SPS-Verkabelung, Sensoren (insbesondere bei engen Leitungen).
• Kabelbaum- und Kabelkonfektionen:Haushaltsgeräte, medizinische Geräte, Beleuchtung und Unterhaltungselektronik.
• Im Freien oder in feuchten Umgebungen:Geräte, die von verzinnten Leitern und stabilen Anschlüssen profitieren.

Auswahl eines konsistenten Lieferanten

Abgesehen von den Spezifikationen besteht das größte versteckte Risiko in der Inkonsistenz des Lieferanten: Ein Draht, der der Größe auf dem Papier entspricht, aber von Charge zu Charge in der Verseilung, Oberfläche oder Glühbehandlung variiert, kann stillschweigend die Baugruppenausbeute sabotieren. Wenn Sie einen Anbieter dafür qualifizierenKupferlitzeFordern Sie den Nachweis stabiler Herstellungskontrollen, klarer Chargenprotokolle und wiederholbarer Inspektionsroutinen an.

Dongguan Quande Electronics Co., Ltd. liefert Kupferlitzenleiter, die für praktische Fertigungsanforderungen konzipiert sind – stabile Verseilkonstruktionen, kontrollierte Oberflächen und Dokumentation, die Käufern hilft, Nacharbeiten zu reduzieren und Genehmigungen zu beschleunigen. Bei der Beschaffung von Produkten für eine langfristige Produktion ist diese Konsistenz ebenso wichtig wie der Preis.

• Mustergenehmigung anfordern:Bestätigen Sie das Stripping-/Beendigungsverhalten in Ihrem eigenen Prozess.
• Sperren Sie die Konstruktion:Definieren Sie die Anzahl/den Durchmesser der Stränge, damit der Austausch die Leistung nicht beeinträchtigt.
• Verpackung bestätigen:Richtiges Aufspulen reduziert Knicke und Installationsschäden.
• Rückverfolgbarkeit vereinbaren:Stellen Sie sicher, dass die Chargen-IDs aussagekräftig sind und beibehalten werden.

FAQ

Q:IstKupferlitzeimmer besser als massives Kupfer?
A:Nicht immer. Wenn die Verkabelung vollständig statisch ist und Sie für bestimmte Installationen maximale Steifigkeit wünschen, kann eine solide Verkabelung gut funktionieren. Litzen werden in der Regel dann gewählt, wenn es auf Flexibilität, Vibrationsfestigkeit oder eine einfachere Verlegung ankommt.

Q:Bedeutet eine höhere Strangzahl automatisch eine höhere Qualität?
A:Dies bedeutet in der Regel eine höhere Flexibilität, die die Ermüdungslebensdauer bei bewegten oder vibrierenden Anwendungen verbessern kann. Es muss jedoch mit den richtigen Anschlussmethoden (häufig Aderendhülsen oder geeigneten Crimp-Kabelschuhen) kombiniert werden, um ein Aufspreizen der Litzen und inkonsistenten Kontakt zu vermeiden.

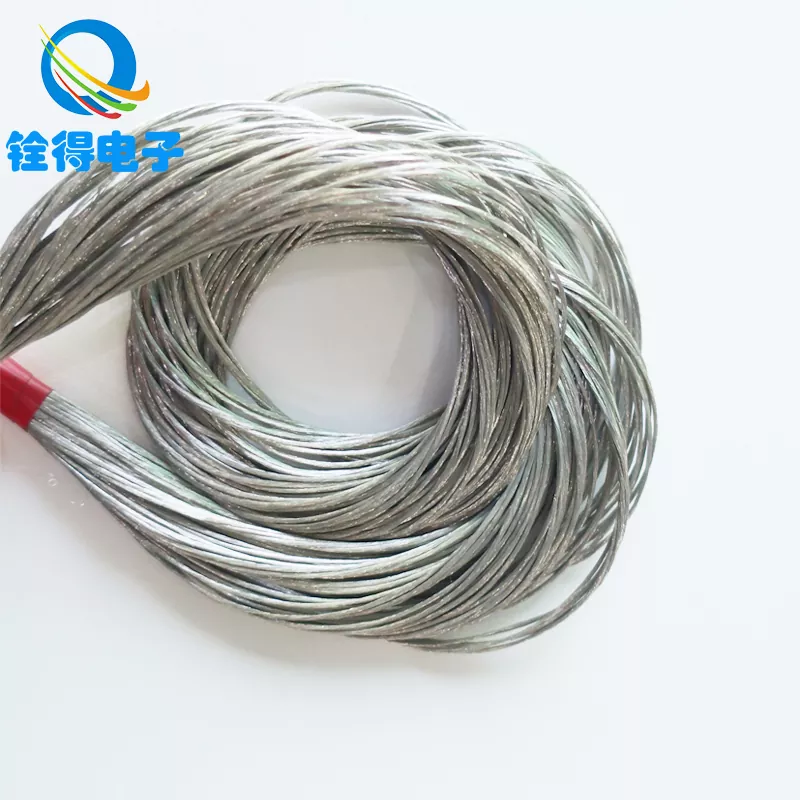

Q:Wann sollte ich verzinntes Kupfer anstelle von blankem Kupfer wählen?
A:Wählen Sie verzinntes Kupfer, wenn das Korrosionsrisiko höher ist (Feuchtigkeit, Meeresluft, chemische Einwirkung) oder wenn die Lötstabilität wichtig ist. Blankes Kupfer wird oft in kontrollierten Innenräumen bevorzugt, wo Kosten und maximale Leitfähigkeit Priorität haben.

Q:Was verursacht eine Überhitzung, wenn die Drahtgröße korrekt erscheint?
A:Die häufigsten Schuldigen sind Anschlussprobleme (lockere Schrauben, schlechter Crimp, beschädigte Litzen) und Verlegungsprobleme (gebündelte Kabel fangen Wärme ein). Die Kabelgröße ist hilfreich, aber Verbindungen und Installationspraktiken bestimmen häufig den realen Temperaturanstieg.

Q:Was muss ich bei einer Bestellung angeben, damit ich nicht die „falsche“ Litze erhalte?
A:Geben Sie die Leitergröße (AWG oder mm²), den Verseilaufbau (Aderzahl und Aderdurchmesser), die Oberflächenbeschaffenheit (blank oder verzinnt) sowie etwaige Umgebungs- oder Anschlussbeschränkungen an. Wenn Sie nur „Kupferlitze“ schreiben, riskieren Sie Variationen, die das Montageverhalten verändern.

Abschluss

Zuverlässige elektrische Systeme versagen nicht in Tabellenkalkulationen – sie versagen an Spannungspunkten: enge Biegungen, vibrierende Platten, feuchte Gehäuse und überstürzte Anschlüsse.Kupferlitzeist beliebt, weil es für diese Belastungspunkte konzipiert ist und starke Leitfähigkeit mit mechanischer Belastbarkeit kombiniert. Wenn Sie die Verseilkonstruktion definieren, die richtige Oberflächenbeschaffenheit für die Umgebung wählen und sie ordnungsgemäß abschließen, reduzieren Sie Nacharbeiten und Ausfallzeiten erheblich.

Wenn Sie Optionen prüfen oder Hilfe bei der Anpassung einer verseilten Konstruktion an Ihre Anwendung benötigen, wenden Sie sich anDongguan Quande Electronics Co., Ltd.und teilen Sie dann Ihre Strom-, Spannungs-, Routing-Einschränkungen und Umgebungsdetails mitKontaktieren Sie unsum Muster oder eine maßgeschneiderte Empfehlung für Ihr nächstes Projekt anzufordern.
