Warum Kupfergeflechtdrähte für flexible Verbindungen mit geringem Widerstand wählen?

Abstrakt

Kupfergeflochtene Drähtesind die „stillen Helden“ in Erdungssystemen, Stromverteilungen, Schweißgeräten, Schaltanlagen, Batterien und vibrationsanfälligen Maschinen. Käufer haben normalerweise nicht mit der Idee des „Geflechts“ an sich zu kämpfen – sie kämpfen mit den Folgen: instabile Erdung, überhitzte Jumper, gerissene Kabelschuhe, unerwartete Ausfallzeiten und inkonsistente Qualität von Charge zu Charge. In diesem Leitfaden erfahren Sie, wie Kupfergeflechtdrähte funktionieren, wo sie Massivleitern überlegen sind, wie Sie das richtige Geflecht bestimmen und wie Sie die häufigsten Fehler bei der Beschaffung vermeiden. Unterwegs finden Sie Auswahl-Checklisten, eine praktische Vergleichstabelle und einen Abschnitt zur Fehlerbehebung, damit Sie Ihre Anwendung auf die richtige Konstruktion abstimmen können.

Inhaltsverzeichnis

• Gliederung
• Was sind Kupfergeflechtdrähte und wo werden sie verwendet?
• Welche Probleme lösen Kupfergeflechtdrähte?
• Wie legen Sie das richtige Geflecht fest?
• Geflechtoptionen im Vergleich in einer praktischen Tabelle
• Wie installiert und wartet man geflochtene Verbindungen?
• Fehlerbehebung: Warum überhitzt ein Geflecht oder fällt aus?
• Welche Qualitätsprüfungen sind für Käufer tatsächlich wichtig?
• FAQ
• Schlussgedanken

Gliederung

• Definieren Sie geflochtene Kupferdrähte und die typischen Anwendungsfälle für „Jumper/Erdungsband“.
• Verknüpfen Sie die Schmerzpunkte des Käufers mit messbaren technischen Anforderungen
• Erklären Sie die wichtigsten Spezifikationselemente: Querschnitt, Aderzahl, Beschichtung, Isolierung, Anschlüsse
• Stellen Sie eine Entscheidungstabelle und eine Käufercheckliste bereit
• Behandeln Sie Installationspraktiken, die Hotspots und frühzeitige Ausfälle verhindern
• Teilen Sie eine Karte zur Fehlerbehebung für Überhitzung, Korrosion, Ausfransen und Risse
• Zeigen Sie, was Sie von einem Lieferanten verlangen sollten, um eine gleichbleibende Qualität und Rückverfolgbarkeit zu gewährleisten

Was sind Kupfergeflechtdrähte und wo werden sie verwendet?

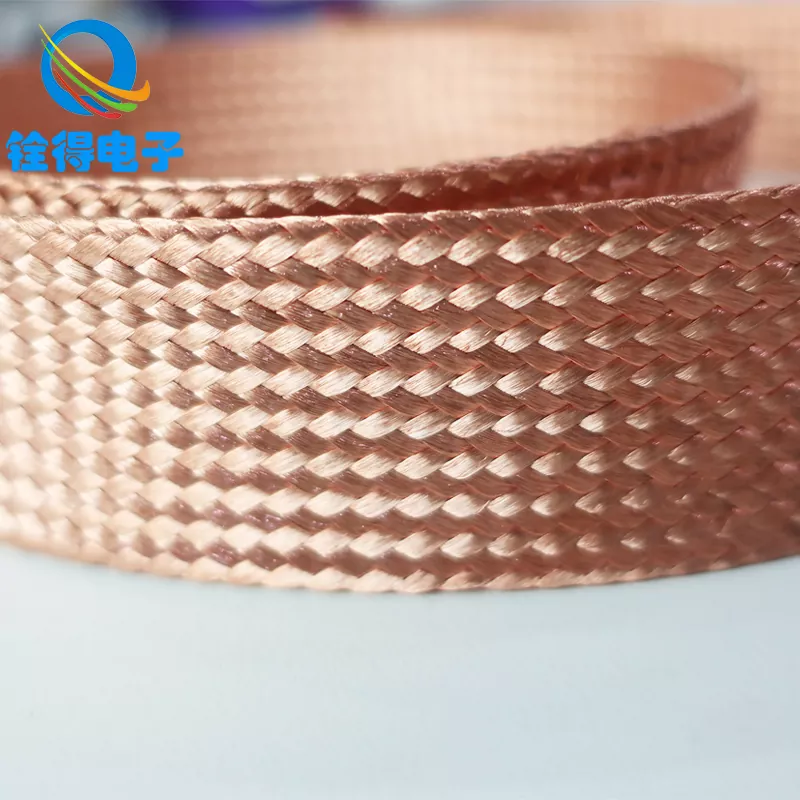

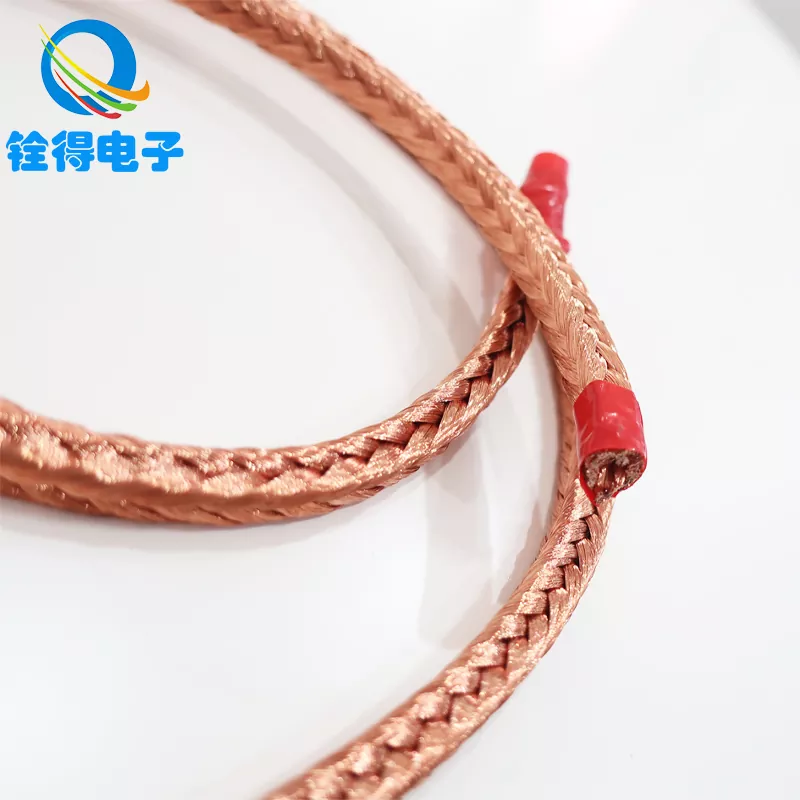

Geflochtene Kupferdrähte sind flexible Leiter, die durch das Verweben vieler feiner Kupferlitzen zu einem flachen oder röhrenförmigen Geflecht hergestellt werden. Anstatt den Strom durch einen starren Kern zu leiten, verteilt das Geflecht den Strom über mehrere Litzen und über eine größere Oberfläche. Aufgrund dieser Struktur sind geflochtene Drähte an Orten so beliebt, an denen Bewegung, Vibration und wiederholtes Biegen einen massiven Leiter ermüden würden.

Zu den gängigen Anwendungen gehören:

• Erdungs- und Potentialausgleichsbänderfür Schränke, Schalttafeln, Sammelschienen und Gehäuse
• Flexible Pulloverin Schaltanlagen, Transformatoren und USV-Anlagen
• Batterie- und Wechselrichteranschlüssewo Vibrationen und thermische Wechsel häufig auftreten
• Schweißgeräteund temporäre Hochstromverbindungen
• Schienen-, Automobil- und Industriemaschineneine vibrationsfeste Erdung benötigen
• EMI-Kontrollein Abschirmungs-/Erdungspfaden, wo eine niedrige Impedanz wichtig ist

In vielen realen Konstruktionen ist das Geflecht selbst nicht die einzige Komponente – die Auswahl der Anschlüsse (Kabelschuhe, Aderendhülsen, geschweißte Enden), die Beschichtung und die Isolierung bestimmen, ob die Verbindung auch nach Monaten oder Jahren im Betrieb stabil bleibt.

Welche Probleme lösen Kupfergeflechtdrähte?

Die meisten Käufer kommen auf die Suche nach Kupfergeflechtdrähten, nachdem diese bereits verbrannt sind – manchmal im wahrsten Sinne des Wortes. Hier sind die Schwachstellen, die Braid beheben soll, und worauf Sie achten sollten, damit Sie nicht den gleichen Fehler mit einer anderen Teilenummer wiederholen.

• Rissige Leiter aufgrund von Vibrationen
  Massivdrähte und viele Kabelkonstruktionen können in der Nähe von Anschlüssen verhärten und reißen, wenn die Ausrüstung vibriert. Geflochtene Leiter verteilen die Belastung auf viele Litzen und reduzieren so konzentrierte Ermüdungspunkte.
• Hotspots an Gelenken
  Eine Überhitzung ist selten darauf zurückzuführen, dass das Geflecht „nicht genug Kupfer“ hat. Die Ursache hierfür ist in der Regel ein hoher Kontaktwiderstand: schlechtes Crimpen, ungleichmäßige Kompression, Oxidation oder nicht übereinstimmende Kabelschuhgröße. Ein gut verarbeitetes Geflecht und ein ordnungsgemäß konstruierter Abschluss verringern den Widerstand und halten den Temperaturanstieg unter Kontrolle.
• Unzuverlässige Erdung und störende Fehler
  Erdungspfade benötigen eine konstant niedrige Impedanz. Geflochtene Bänder werden oft gewählt, weil ihre Flexibilität die Kontaktintegrität bei der Verschiebung von Türen, Scharnieren, Motoren oder beweglichen Baugruppen gewährleistet.
• Korrosion in feuchter oder küstennaher Umgebung
  Blankes Kupfer kann oxidieren; in rauen Umgebungen bevorzugen viele Käuferverzinnte Kupfergeflechtdrähtefür verbesserte Korrosionsbeständigkeit und stabilere Langzeitleitfähigkeit an der Oberfläche.
• Kopfschmerzen bei der Montage
  Geflechte lassen sich in engen Räumen und um Ecken leicht verlegen. Wenn jedoch die Anzahl der Stränge oder die Webdichte falsch ist, können Installateure Ausfransungen, unordentliche Schnitte oder ungleichmäßige Kompression unter den Laschen feststellen.

Wenn Sie eine „Käuferwahrheit“ mitnehmen möchten: Die Flexibilität des Geflechts ist der Vorteil, aber die Kündigung ist das Ergebnis. Geben Sie beides an.

Wie legen Sie das richtige Geflecht fest?

Wenn Leute sagen „Ich brauche geflochtene Kupferdrähte“, meinen sie oft ganz unterschiedliche Dinge: ein leichtes Verbindungsband, einen Hochstrom-Jumper oder eine Abschirmungsleitung. Um falsche Angebote und nicht übereinstimmende Lieferungen zu vermeiden, geben Sie das Geflecht anhand der anwendungsbezogenen Details an.

1) Elektrische Anforderungen: Strom, Arbeitszyklus und zulässiger Temperaturanstieg

• Definieren Sie kontinuierlichen und intermittierenden Strom (und ggf. Spitzenstrom).
• Berücksichtigen Sie die Umgebungstemperatur, die Belüftung des Gehäuses und nahegelegene Wärmequellen.
• Bestätigen Sie, ob das Band für die Erdung/Verbindung (häufig kürzere und niedrigere Spannung) oder für den Laststrom (häufig Bedenken hinsichtlich der höheren Stromdichte) vorgesehen ist.

2) Querschnittsfläche und Geflechtkonstruktion

• Äquivalenter Querschnitt(oft in mm² angegeben) ist eine praktische Möglichkeit, ein Geflecht zu dimensionieren.
• Strangdurchmesser und Strangzahlbeeinflussen Flexibilität und Haltbarkeit. Mehr, feinere Stränge erhöhen im Allgemeinen die Flexibilität.
• Breite und Dicke des Geflechtswirken sich auf die Anpassung an Klemmen und Routing-Einschränkungen aus.

3) Beschichtung und Oberflächenbeschaffenheit

• Blankes Kupfer: große Leitfähigkeit, am besten für kontrollierte Umgebungen.
• Verzinntes Kupfer: bessere Korrosionsbeständigkeit, einfacheres Löten, häufig gewählt für Industrie- und Meeresumgebungen.

4) Isolierung und Schutz

• Einige Zöpfe werden blank geliefert; andere verwenden PVC-, Silikon-, PET-Schläuche oder Wärmeschrumpfschläuche als Abriebschutz.
• Wenn das Geflecht in der Nähe von scharfen Kanten oder beweglichen Teilen verläuft, ist ein Schutzschlauch oder eine ummantelte Ausführung vorzusehen.

5) Kündigungen: Das Detail, das über die Zuverlässigkeit entscheidet

• Gecrimpte Kabelschuhe(Ring/Spaten): üblich, schnell und zuverlässig, wenn die richtige Größe und Komprimierung vorliegt.
• Gepresste oder geschweißte Enden: Reduziert die Strangspreizung und kann die Konsistenz bei großvolumigen Baugruppen verbessern.
• Lochgröße, Zungenbreite und Schraubenqualität: Eine kleine Abweichung führt hier zu lockeren Verbindungen und Erwärmung.
• Längentoleranz: ist in engen Gehegen wichtiger, als man erwartet.

Ein praktischer Schritt bei der Beschaffung: Teilen Sie eine einfache Zeichnung mit Länge, Geflechtbreite/-dicke, Anschlusstyp, Lochdurchmesser und Beschichtung. Selbst eine einfache Skizze kann ein wochenlanges Hin und Her verhindern.

Geflechtoptionen im Vergleich in einer praktischen Tabelle

Wie installiert und wartet man geflochtene Verbindungen?

Selbst Premium-Kupfergeflechtdrähte können versagen, wenn sie nachträglich installiert werden. Die meisten Probleme vor Ort sind auf die Verbindungsqualität zurückzuführen. Hier ist ein sauberer, wiederholbarer Ansatz, der den Widerstand niedrig hält und „mysteriöse Erwärmung“ verhindert.

• Kontaktflächen vorbereiten
  Entfernen Sie Farbe, Oxidation und Schmutz an der Klebestelle. Verwenden Sie eine geeignete Antioxidationspaste, wenn Ihre Norm dies erfordert.
• Verwenden Sie das richtige Hardware-Drehmoment
  Zu geringes Drehmoment führt zu Mikrolichtbögen und Hitze; Ein zu hohes Drehmoment kann die Laschen verformen und die effektive Kontaktfläche verringern. Befolgen Sie die Hardware-Spezifikationen und verwenden Sie gegebenenfalls Unterlegscheiben.
• Kontrollieren Sie den Biegeradius und die Zugentlastung
  Erzwingen Sie keinen engen Knick direkt an der Öse. Geben Sie dem Geflecht eine sanfte Biegung, damit die Biegung entlang der Länge und nicht an der Endkante erfolgt.
• Vor Abrieb schützen
  Wenn das Geflecht an Metallkanten reibt, fügen Sie einen Schlauch oder eine Tülle hinzu. Ausgefranste Strähnen sind nicht nur unordentlich, sie können auch zu Fehlerquellen werden.
• Regelmäßige Inspektion in rauen Umgebungen
  Achten Sie auf Verfärbungen (Hitze), grün-weiße Rückstände (Korrosion), gelöste Schrauben und Litzenschäden an den Schnittkanten.

Geräte mit hohen Vibrationen profitieren von einer einfachen Regel: Überprüfen Sie die erste installierte Charge nach einer kurzen Einlaufzeit. Wenn die Gelenke kühl und stabil bleiben, wird die Zahnsteinentfernung viel sicherer.

Fehlerbehebung: Warum überhitzt ein Geflecht oder fällt aus?

Wenn ein Kupfergeflecht überhitzt, behandeln Sie es wie ein Systemproblem – denn das ist normalerweise der Fall. Verwenden Sie diese schnelle Karte, um die Grundursache zu finden, anstatt Teile blind auszutauschen.

• Symptom: Das Geflecht ist in der Nähe der Öse heiß
  Mögliche Ursachen: schlechter Crimp, falsche Kabelschuhgröße, unzureichende Kompression, Oxidation an der Verbindung, lose Schraube, falsch passende Beschichtung, verunreinigte Kontaktfläche.
• Symptom: Hot Spot in der Mitte des Zopfes
  Mögliche Ursachen: Unterdimensionierung des Geflechts für den Strom, unerwarteter Arbeitszyklus, Verlegung in der Nähe einer Wärmequelle, Beschädigung der inneren Litze durch wiederholtes Biegen.
• Symptom: Ausfransende und gebrochene Strähnen
  Mögliche Ursachen: scharfer Kantenabrieb, übermäßige Bewegung ohne Zugentlastung, falsche Schneidmethode, fehlende Ummantelung im Reibweg.
• Symptom: Korrosion oder Verfärbung
  Mögliche Ursachen: chemische Einwirkung, Feuchtigkeit, galvanische Wechselwirkung mit unterschiedlichen Metallen, fehlende Verzinnung dort, wo sie benötigt wird.
• Symptom: zeitweise Erdung oder Rauschen
  Mögliche Ursachen: lockere Montage, lackierte Flächen unter der Fuge, ungenügender Anpressdruck, verunreinigte Klebestelle.

Wenn Sie es messen können, tun Sie Folgendes: Temperaturanstiegstests unter Last und Milliohm-Prüfungen an den Verbindungsstellen offenbaren Probleme oft schneller als eine bloße Sichtprüfung.

Welche Qualitätsprüfungen sind für Käufer tatsächlich wichtig?

Wenn Sie geflochtene Kupferdrähte in großem Maßstab beschaffen, ist „gut aussehen“ kein Qualitätsmerkmal. Sie möchten Konsistenz, Rückverfolgbarkeit und den Nachweis, dass sich das Geflecht und der Abschluss bei allen Chargen gleich verhalten.

Hier ist, was kluge Käufer normalerweise verlangen:

• Materialüberprüfung: Kupferqualität und Beschichtungstyp (blank/verzinnt) deutlich angegeben
• Dimensionskonsistenz: Breite, Dicke, Längentoleranzen und Abschlussgeometrie
• Kontrolle des Kündigungsprozesses: Crimpwerkzeugnormen oder Dokumentation der Schweiß-/Pressmethoden
• Elektrische Leistungsprüfungen: Resistenzziele, probenbasierte Testpläne
• Mechanische Integrität: Gegebenenfalls Zugversuche an Laschen/Endbeschlägen
• Verpackungsdisziplin: Vermeidung von Quetschungen, Verunreinigungen und Strangverformungen während des Transports

Für Käufer, die einen stabilen, langfristigen Lieferpartner wünschen, lohnt es sich auch, mit einem Hersteller zusammenzuarbeiten, der die Geflechtgeometrie und Anschlüsse an die Anforderungen Ihrer Montagelinie anpassen kann. Hier istDongguan Quande Electronics Co., Ltd. wird oft positioniert: Bereitstellung von Optionen für geflochtene Kupferdrähte, die für Erdungsbänder, flexible Jumper und anwendungsspezifische Verbindungsdesigns angepasst werden können – sodass Sie nicht gezwungen sind, es nach dem Eintreffen der Lieferung „passend“ zu machen.

FAQ

Was ist der Unterschied zwischen Kupfergeflechtdrähten und flexiblen Standardkabeln?

Flexible Kabel bündeln die Litzen innerhalb der Isolierung und eignen sich hervorragend für viele Energieanwendungen, können jedoch dennoch Spannungen in der Nähe der Anschlüsse konzentrieren und in engen Verlegungswegen sperriger sein. Geflochtene Kupferdrähte sind gewebt, flacher und werden typischerweise verwendet, wenn Sie eine hohe Flexibilität, eine flache Verlegung und eine stabile Verbindungs-/Überbrückungsleistung in vibrationsanfälligen Baugruppen wünschen.

Sollte ich blanke oder verzinnte Kupfergeflechtdrähte wählen?

Wenn die Umgebung trocken und kontrolliert ist, kann blankes Kupfer völlig in Ordnung sein. Wenn Sie mit Feuchtigkeit, Kondensation oder einer langen Lebensdauer bei minimalem Wartungsaufwand rechnen, wird häufig verzinntes Kupfer bevorzugt, da es die Korrosion verlangsamt und dabei hilft, die Verbindungsflächen im Laufe der Zeit stabiler zu halten.

Wie dimensioniere ich ein Geflecht für den Strom?

Beginnen Sie mit dem erforderlichen Dauerstrom, Spitzenstrom (falls vorhanden), Arbeitszyklus und akzeptablem Temperaturanstieg. Passen Sie dann eine geeignete äquivalente Querschnittsfläche an und stellen Sie sicher, dass Ihre Anschlussmethode keinen hohen Widerstand verursacht. Wenn Sie sich nicht sicher sind, erstellen Sie einen Prototyp und messen Sie den Temperaturanstieg unter realen Lastbedingungen.

Warum wird mein Zopf heiß, obwohl er dick genug aussieht?

In vielen Fällen ist nicht das Geflecht das Problem, sondern die Verbindung. Schlechtes Crimpen, Oxidation unter einer Öse, lockere Schrauben oder lackierte Montageflächen können den Kontaktwiderstand erhöhen, der sich in Hitze umwandelt. Eine ordnungsgemäße Oberflächenvorbereitung und kontrollierte Abschlussprozesse lösen das Problem normalerweise.

Können geflochtene Kupferdrähte bei EMI oder elektrischem Rauschen helfen?

Dies ist möglich, insbesondere als Teil einer gut durchdachten Erdungs- und Verbindungsstrategie. Die Geometrie eines Geflechts kann Pfade mit niedriger Impedanz bieten, die zur Stabilisierung der Erdung beitragen, die EMI-Kontrolle erfolgt jedoch auf Systemebene – Routing, Gehäuseverbindung und Verbindungsintegrität sind alle wichtig.

Welche Informationen sollte ich einem Lieferanten senden, um ein genaues Angebot zu erhalten?

Geben Sie die erforderliche Länge, die Breite/Dicke des Geflechts (oder einen entsprechenden Querschnitt), blank oder verzinnt, Anforderungen an Isolierung/Schlauch, Anschlussart (Kabelschuh/geschweißt/gepresst), Lochdurchmesser, Menge und Anwendungshinweise (Vibration, Temperatur, Umgebung) an. Eine einfache Zeichnung ist oft der schnellste Weg, Missverständnisse zu vermeiden.

Schlussgedanken

Kupfergeflechtdrähte sind ein praktisches Upgrade, wenn Zuverlässigkeit bei Bewegung oberste Priorität hat: weniger gerissene Leiter, stabilere Erdung und Verbindungen, die sich mit der Zeit nicht „auf mysteriöse Weise“ lösen. Der Trick besteht darin, das Geflecht nicht mehr als Ware zu behandeln, sondern es als technische Komponente zu behandeln: Dimensionieren Sie es für die jeweilige Aufgabe, spezifizieren Sie die Beschichtung für die Umgebung und kontrollieren Sie die Anschlussdetails, die Widerstand und Hitze bestimmen.

Wenn Sie die Spezifikation, Anpassung und wiederholbare Qualität für Kupfergeflechtdrähte optimieren möchten – insbesondere für Erdungsbänder und flexible Überbrückungsbaugruppen –, arbeiten Sie mit einem Hersteller zusammen, der die Geflechtkonstruktion an Ihre tatsächlichen Installationsanforderungen anpassen kann.Dongguan Quande Electronics Co., Ltd.kann eine anwendungsbasierte Geflechtauswahl und maßgeschneiderte Anschlüsse unterstützen, um Ihnen dabei zu helfen, Ausfälle zu reduzieren, die Montage zu vereinfachen und dafür zu sorgen, dass Systeme kühler und stabiler laufen –Kontaktieren Sie unsum Ihre Anforderungen zu besprechen.
