Wie kann ein Kupfergeflecht die Erdung und die EMI-Kontrolle verbessern?

Abstrakt

Kupfergeflechtist einer dieser „kleinen Teile“, die im Stillen darüber entscheiden, ob sich ein System grundsolide anfühlt oder zu einer geheimnisvollen Kiste aus Lärm, Hitze und zeitweiligen Fehlern wird. Wenn Sie jemals mit einem Erdungsband zu tun hatten, das heiß läuft, mit einem Gehäuse, das vor Störungen brummt, oder mit einer flexiblen Verbindung, die im schlimmsten Fall immer wieder reißt, dann Dieser Leitfaden ist für Sie. Wir erläutern, was Copper Braid eigentlich macht, warum es in echten Installationen versagt und wie man es so auswählt, beendet und wartet Erdung und Abschirmung bleiben auf lange Sicht stabil.

Inhaltsverzeichnis

• Gliederung
• Das Kupfergeflecht löst Probleme in der realen Welt
• Was Kupfergeflecht ist (und was nicht)
• So wählen Sie ein Kupfergeflecht aus, ohne zu raten
• Schnellauswahltabelle
• Kündigung und Installation, die nicht scheitern
• Praktische Kontrollen und Verifizierungen
• Häufige Fehler und einfache Lösungen
• Typische Anwendungsfälle und das passende Geflecht
• FAQ
• Nächster Schritt

Gliederung

1. Identifizieren Sie den Problempunkt: Hitze, Vibrationsermüdung, Lärm, Korrosion oder Platzmangel
2. Bestätigen Sie den Auftragstyp: Erdungsband, Erdungsband, Abschirmhülse oder flexibler Stecker
3. Wählen Sie den Geflechttyp: flach oder röhrenförmig, blank oder verzinnt, feine oder grobe Litzen
4. Bemessen Sie es nach Zweck: Querschnittsfläche, Länge und zulässiger Temperaturanstieg
5. Korrekt abschließen: Crimpen, Schweißen/Löten oder Löten (nur dort, wo es angebracht ist)
6. Überprüfen Sie vor Ort: Widerstand, Temperatur und „Wackeltest“ unter Last

Das Kupfergeflecht löst Probleme in der realen Welt

Menschen „wollen“ selten Kupfergeflecht. Sie wollen, dass das Problem aufhört. Hier sind die wichtigsten Schwachstellen, für die Copper Braid entwickelt wurde:

• Zeitweise Erdungverursacht durch Vibration, Türbewegung oder Wärmeausdehnung
• EMI-Problemewie instabile Signale, verrauschte Sensoren oder Compliance-Probleme
• Hotspotsbei flexiblen Jumpern, bei denen ein festes Kabel wiederholten Bewegungen nicht standhalten kann
• Korrosionan exponierten Klebestellen, insbesondere in feuchter oder salzhaltiger Umgebung
• Platzbeschränkungenwo ein Rundkabel zu steif oder zu sperrig ist, um es sicher zu verlegen

Der entscheidende Vorteil ist die Flexibilität. Kupfergeflecht verteilt die Biegespannung auf viele feine Litzen, wodurch es Bewegungen besser toleriert als ein starrer Leiter. Bei korrekter Installation kann es auch eine große Kontaktfläche für Bond- und Abschirmungsanwendungen bieten.

Was Kupfergeflecht ist (und was nicht)

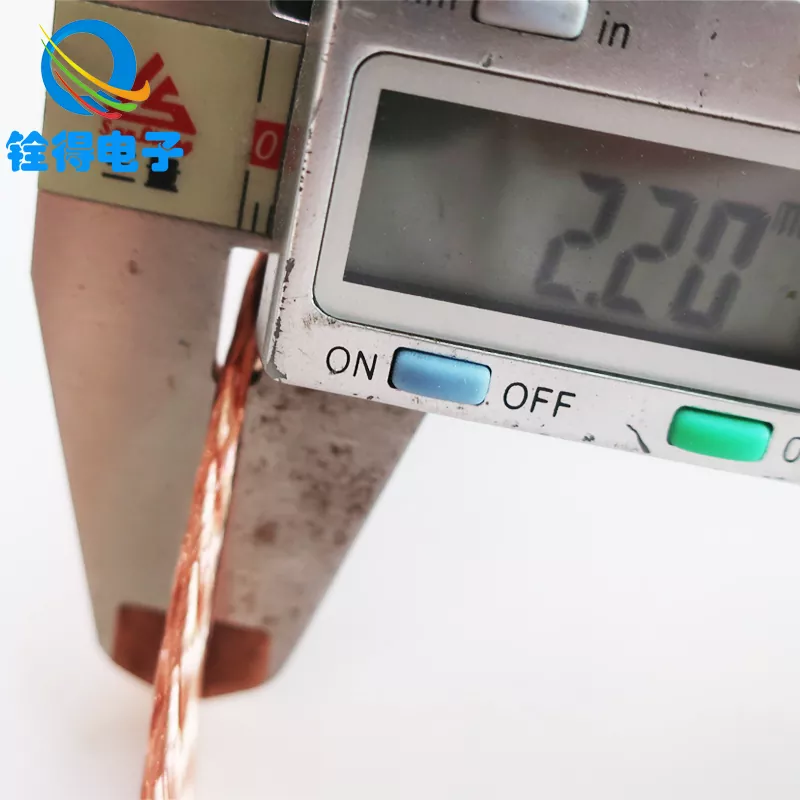

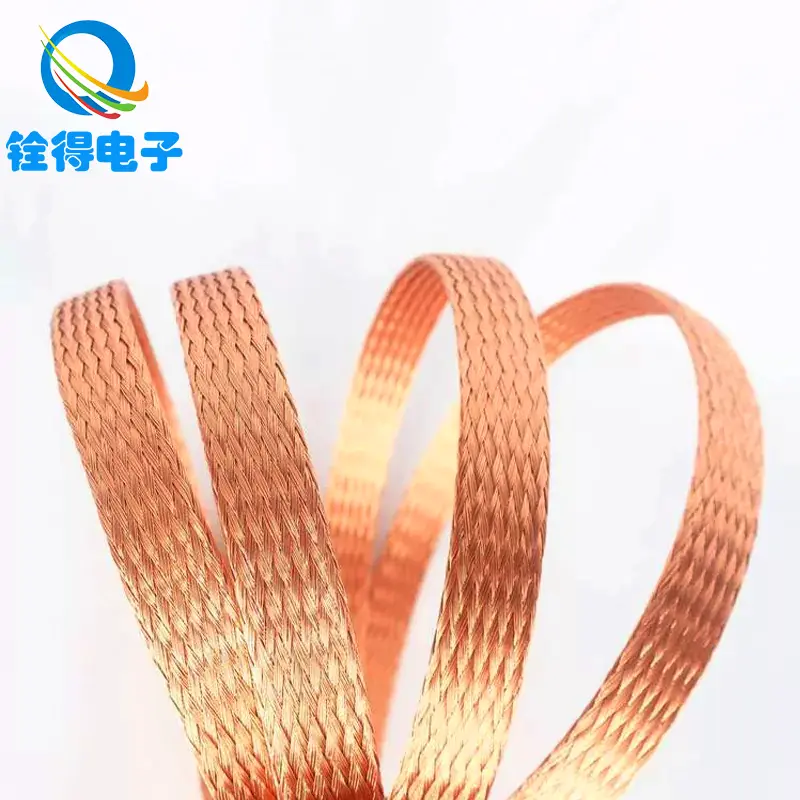

Kupfergeflecht ist ein geflochtener Leiter aus vielen Kupferlitzen. Es kann als hergestellt werdenflaches Geflecht(üblich für Erdungsbänder) oder einröhrenförmiges Geflecht(oft als Abschirmhülse über Kabeln verwendet).

Worin es großartig ist:

• Flexible Verklebungzwischen beweglichen Teilen (Türen, Deckel, Motorrahmen, abnehmbare Verkleidungen)
• Pfade mit niedriger Impedanzbei höheren Frequenzen, wenn Geometrie und Anschlüsse optimiert sind
• Mechanische Haltbarkeitim Vergleich zu einem einzelnen massiven Leiter bei wiederholter Biegung

Was es nicht ist:

• Eine magische Lösung für schlechte Erdungslayouts (lange Schleifen und schlampige Verbindungen verursachen immer noch Probleme)
• Ein Ersatz für die richtige Leiterdimensionierung (zu klein wird trotzdem heiß)
• Immun gegen fehlerhafte Terminierungen (die meisten „Braid-Fehler“ sind Terminierungsfehler)

In der praktischen Beschaffung werden Sie oft sehenblankes KupferUndverzinntes Kupfer. Verzinntes Kupfer ist aufgrund seiner Oxidationsbeständigkeit beliebt und einfachere Lötbarkeit stehen im Vordergrund. Blankes Kupfer kann eine gute Wahl für kontrollierte, trockene Innenräume sein, in denen es auf maximale Leitfähigkeit und Kosteneffizienz ankommt.

Viele Ingenieure und Einkäufer arbeiten mit Herstellern wie zDongguan Quande Electronics Co., Ltd. wenn sie maßgeschneiderte Kupfergeflechtoptionen benötigen Erdungsbänder, Abschirmhülsen oder kundenspezifische flexible Steckverbinder für unterschiedliche Installationsrealitäten.

So wählen Sie ein Kupfergeflecht aus, ohne zu raten

Die Wahl eines Kupfergeflechts ist am einfachsten, wenn Sie aufhören, in „Geflecht = Geflecht“ zu denken, und sich stattdessen auf der Grundlage der Aufgabe entscheiden, die es bestehen muss. Nutzen Sie diese Checkliste:

• 1) Strom- und Temperaturanstieg:Wenn das Geflecht Strom führt (und nicht nur Massekontakt hat), dimensionieren Sie es so, dass es nicht heiß wird. Die Erwärmung zeigt sich normalerweise zuerst an den Anschlüssen und dann entlang des Geflechts. Wählen Sie im Zweifelsfall einen größeren Querschnitt oder parallele Mehrfachgeflechte.
• 2) Flex-Lebens- und Bewegungsmuster:Ein Gurt, der sich zehnmal am Tag biegt, unterscheidet sich von einem, der ständig vibriert. Für häufiges Biegen bevorzugen Sie feinere Litzen und ausreichend Spielraum. Vermeiden Sie scharfe Biegungen und „Scharnierpunkte“.
• 3) Umgebung:Feuchtigkeit, Salznebel, chemische Dämpfe und Außeneinwirkung drängen Sie zu verzinntem Kupfer und geschützten Klebeflächen. Wenn es sich um unterschiedliche Metalle handelt (z. B. mit Aluminium verbundenes Kupfergeflecht), planen Sie einen Korrosionsschutz mit geeigneter Hardware und Oberflächenvorbereitung.
• 4) Geometrie und Länge:Kürzer ist normalerweise besser für die Leistung. Halten Sie den Zopf so kurz wie möglich und lassen Sie dennoch Bewegung zu. Breite, flache Litzen können im Vergleich zu langen, dünnen Leitungen die Kontaktfläche verbessern und induktive Effekte reduzieren.
• 5) Beendigungsmethode:Entscheiden Sie sich frühzeitig: Crimpen, Schweißen/Löten oder Löten. Dies bestimmt, welche Geflechtkonstruktion und Beschichtung sinnvoll sind. (Und ja, Kündigungen sind wichtiger, als die meisten Menschen zugeben wollen.)

Schnellauswahltabelle

Kündigung und Installation, die nicht scheitern

Wenn Copper Braid „auf mysteriöse Weise“ scheitert, liegt das meist daran, dass die Kündigung wie ein nachträglicher Einfall behandelt wurde. So stellen Sie die Verbindung dauerhaft her:

• Untergrundvorbereitung:Saubere, blanke Metallkontaktflächen schlagen einem „festeren Anziehen“ stand. Entfernen Sie Farbe/Oxid dort, wo eine Verklebung erforderlich ist, und schützen Sie die Verbindung anschließend bei Bedarf.
• Crimpen richtig gemacht:Verwenden Sie das richtige Laschen- und Matrizenprofil für die Dicke und Breite des Geflechts. Eine schlechte Crimpung erzeugt hohen Widerstand und Hitze. Eine gute Crimpung wird mechanisch stabil und elektrisch konsistent.
• Schweiß-/Lötoptionen:Bei anspruchsvollen Anwendungen (hoher Strom oder starke Vibrationen) können geschweißte oder gelötete Anschlüsse das Löten übertreffen, indem sie Kriechen und thermische Ermüdung minimieren. Dies hängt von Ihrem Montageprozess und den Materialien ab.
• Vorsicht beim Löten:Lot kann das Geflecht aufsaugen und ein flexibles Band in einen steifen „Stress-Riser“ verwandeln, der am Rand der gelöteten Zone einrastet. Wenn Löten erforderlich ist, halten Sie die Dochtwirkung unter Kontrolle und sorgen Sie für eine Zugentlastung.
• Zugentlastung und Verlegung:Geben Sie dem Zopf eine sanfte Kurve. Vermeiden Sie scharfe Falten. Vermeiden Sie, dass das Geflecht an Kanten reibt. Wenn sich das Geflecht bewegt, sollte es sich reibungslos bewegen – nicht kratzen, knicken oder peitschen.

Eine einfache Regel: Das Geflecht sollte das flexible Element sein, nicht der Endpunkt. Wenn Ihr Gelenk zum Scharnier wird, kommt es zu Ermüdungsrissen und erhöhtem Widerstand.

Praktische Kontrollen und Verifizierungen

Sie benötigen kein Labor, um zu bestätigen, ob Copper Braid seine Aufgabe erfüllt. Diese praktischen Checks erkennen die meisten Probleme frühzeitig:

• Widerstandsprüfung (Basislinie):Messen Sie den Stoßwiderstand nach der Installation und überprüfen Sie ihn nach Vibrationen oder Temperaturschwankungen erneut.
• Temperaturkontrolle (unter Last):Wenn das Geflecht Strom führt, lassen Sie das System laufen und suchen Sie nach heißen Stellen an den Kabelschuhen und Kontaktflächen.
• Sichtprüfung:Achten Sie auf Verdunkelung, grünliche Oxidation, gebrochene Stränge oder gelöste Teile.
• Wackeltest:Biegen Sie die Baugruppe bei ausgeschaltetem Gerät und unter Einhaltung sicherer Verfahren vorsichtig und prüfen Sie, ob sich die Verbindung mechanisch stabil anfühlt.

Wenn der Widerstand im Laufe der Zeit ansteigt, betrachten Sie dies als Frühwarnung. Das Geflecht versagt selten „plötzlich“ – es verschlechtert sich, bis das System unzuverlässig wird.

Häufige Fehler und einfache Lösungen

• Fehler:Einen Zopf verwenden, der zu schmal ist, weil er „passt“.
  Fix:Größe für Strom und Einschaltdauer. Wenn der Platz knapp ist, sollten Sie mehrere parallele Geflechte oder eine andere Geometrie in Betracht ziehen.
• Fehler:Überlöten und Verwandeln des Geflechts in eine starre Stange.
  Fix:Bevorzugen Sie Crimp- oder kontrollierte Anschlussmethoden und fügen Sie eine Zugentlastung hinzu.
• Fehler:Kleben auf Lack-, Oxid- oder kontaminierte Oberflächen.
  Fix:Bereiten Sie die Oberfläche ordnungsgemäß vor und schützen Sie sie bei Bedarf nach der Montage.
• Fehler:Lange, gewundene Geflechtstränge, die wie Antennen wirken.
  Fix:Halten Sie es kurz, direkt und mechanisch unterstützt.
• Fehler:Korrosion an ungleichen Metallverbindungen wird ignoriert.
  Fix:Verwenden Sie geeignete Beschläge, Beschichtungen und Gelenkschutz, die für die Umgebung geeignet sind.

Typische Anwendungsfälle und das passende Geflecht

Kupfergeflechte werden in vielen Branchen eingesetzt, da sie eine spezifische Kombination aus elektrischen und mechanischen Anforderungen erfüllen. Hier sind häufige Anwendungsfälle und was Sie priorisieren sollten:

• Schaltschränke und Gehäuse:Priorisieren Sie eine zuverlässige Verklebung von Türen und abnehmbaren Paneelen. Üblich sind flache Kupfergeflechtbänder mit robusten Ösen.
• Automatisierung und Robotik:Priorisieren Sie flexible Lebensdauer und Zugentlastung. Bewegungszyklen bestrafen schlechte Routenführung mehr, als die meisten Leute erwarten.
• Leistungselektronik (Wechselrichter, Antriebe, USV):Priorisieren Sie aktuelle Kapazität und thermische Stabilität. Überprüfen Sie die Temperatur unter realer Betriebslast.
• Kabelschirmhülsen:Priorisieren Sie eine konsistente Abdeckung und die richtige Abschlusstechnik. Eine gute Hülse mit einer schlechten Endverbindung liefert keine konsistenten Ergebnisse.
• Telekommunikation und Instrumentierung:Priorisieren Sie geräuscharme Verbindungen und stabile Verbindungen, die sich mit der Zeit nicht verschlechtern.

Wenn Sie sich für ein Kupfergeflecht entscheiden, fragen die hilfreichsten Lieferanten nach Umgebung, Bewegung, Strom und Anschlussmethode – denn diese Details bestimmen, ob sich das Geflecht verhält wie eine langfristige Lösung oder ein wiederkehrender Wartungsgegenstand.

FAQ

1) Ist ein verzinntes Kupfergeflecht immer besser als blankes Kupfer?

Nicht immer. Verzinntes Kupfergeflecht bietet eine hervorragende Korrosionsbeständigkeit und kann bei bestimmten Montagemethoden einfacher zu verarbeiten sein. Blankes Kupfer kann ideal in sauberen, trockenen Umgebungen sein, in denen das Oxidationsrisiko gering ist und maximale Leitfähigkeit im Vordergrund steht.

2) Warum wird mein Kupfergeflecht an den Enden heiß?

Heiße Enden weisen in der Regel auf einen hohen Widerstand am Anschluss hin: schlechtes Crimpen, verunreinigte Oberflächen, lockere Hardware oder eine Verbindung, die für den Strom zu klein ist. Befestigen Sie zuerst den Abschluss, bevor Sie das Geflecht verlegen.

3) Kann ein Kupfergeflecht ein Standard-Erdungskabel ersetzen?

Kupfergeflecht eignet sich am besten, wenn Sie Flexibilität, eine breite Klebefläche oder ein robustes Band benötigen, das Bewegungen standhält. Für statische, geschützte Leitungen kann ein Standardleiter einfacher sein. Viele Systeme nutzen beides – jeweils dort, wo es sinnvoll ist.

4) Wie kurz sollte ein Erdungsgeflecht sein?

So kurz wie praktisch und dennoch beweglich und sicherer Wegführung. Zusätzliche Länge kann zu unerwünschtem Schlaufenbereich und mechanischer Schlappheit führen. Eine sanfte Kurve ist besser als eine lange Schleife.

5) Was ist der größte Installationsfehler bei Copper Braid?

Behandeln Sie es wie „nur ein Stück Kupfer“ und ignorieren Sie die Anschlussqualität und die Oberflächenvorbereitung. Das Gelenk ist das System. Wenn die Verbindung instabil ist, sinkt die Leistung und es kommt zu Ausfällen.

6) Wie verhindere ich Ermüdungsrisse in einem beweglichen Band?

Sorgen Sie für Spielraum, vermeiden Sie scharfe Biegungen, verhindern Sie, dass der Abschluss zum Scharnier wird, und verhindern Sie, dass die Kanten reiben. Wenn es häufig zu Bewegungen kommt, wählen Sie eine Konstruktion, die für wiederholtes Biegen ausgelegt ist, und sorgen Sie für eine Zugentlastung.

7) Kann Kupfergeflecht bei Interferenzproblemen helfen?

Ja – bei Verwendung als Verbindungsband oder Abschirmhülse mit korrekter Verlegung und Terminierung. Wenn das Rauschen weiterhin besteht, überprüfen Sie die gesamte Erdungsanordnung und stellen Sie sicher, dass die Verbindungen kurz, sauber und gleichmäßig sind.

Nächster Schritt

Kupfergeflecht funktioniert am besten, wenn es wie eine entworfene Komponente behandelt wird – entsprechend der Umgebung ausgewählt, für die Aufgabe dimensioniert und mit Sorgfalt abgeschlossen. Wenn Sie das tun, erhalten Sie eine stabile Erdung, weniger überraschende Geräusche und weitaus weniger Wartungsarbeiten, bei denen es um die Frage „Warum schlägt das wieder fehl?“ geht.

Wenn Sie Kupfergeflecht für Erdungsbänder, Abschirmhülsen oder kundenspezifische flexible Steckverbinder auswählen und eine Empfehlung basierend auf Ihren tatsächlichen Anwendungsdetails wünschen, Dongguan Quande Electronics Co., Ltd. kann Spezifikationsanpassung und Produktionsoptionen unterstützen –Kontaktieren Sie unsum Ihre Anforderungen zu besprechen und eine Lösung zu finden, die Ihren Installationsbedingungen entspricht.
