Wie verbessert ein geflochtenes Kupferrohr die flexiblen Strom- und Erdungsverbindungen?

Abstrakt

Wenn Sie jemals mit gerissenen Kabelschuhen, überhitzten Jumpern, Fehlauslösungen oder verrauschten Signalen in der Nähe von Hochstromgeräten zu kämpfen hatten, kennen Sie bereits den wahren Feind: Starre Verbindungen an Stellen, die sich bewegen, vibrieren, ausdehnen oder einen einfachen Wartungszugang erfordern.Geflochtenes Kupferrohrist genau für die „Alles ist gut, bis es nicht mehr ist“ gedacht. Umgebungen. Es kombiniert hohe Leitfähigkeit mit Flexibilität und hilft Ihnen beim Aufbau von Verbindungen, die auch bei Temperaturwechsel, mechanischer Bewegung und engen Installationsräumen zuverlässig bleiben.

In diesem Leitfaden wird erläutert, wasGeflochtenes KupferrohrEs geht darum, wo es glänzt, was Kunden bei der Auswahl häufig falsch machen und wie man es gleich beim ersten Mal richtig spezifiziert. Außerdem finden Sie Größentipps, eine praktische Vergleichstabelle, Best Practices für die Installation und eine kurze FAQ, die Ihnen dabei hilft, von „Wir brauchen etwas Flexibles“ zu einer klaren, kauffertigen Spezifikation überzugehen.

Inhaltsverzeichnis

• Gliederung
• Was ist ein geflochtenes Kupferrohr?
• Es löst Kundenprobleme
• Typische Anwendungsfälle
• So wählen Sie die richtige Spezifikation aus
• Praktische Tabellen zur Größenbestimmung und Anpassung
• Tipps zur Installation und Handhabung
• Qualitätscheckliste vor dem Kauf
• Zusammenarbeit mit Dongguan Quande Electronics Co., Ltd.
• FAQ
• Nächste Schritte

Gliederung

1. DefinierenGeflochtenes Kupferrohrim Klartext erklären und erklären, wie es sich in realen Installationen verhält.
2. Ordnen Sie häufige Fehlerszenarien den Designvorteilen eines geflochtenen Rohrleiters zu.
3. Zeigen Sie die häufigsten Anwendungen und worauf es bei jeder Anwendung ankommt.
4. Stellen Sie einen Auswahlrahmen bereit: Material, Beschichtung, Geflechtdichte, Abmessungen und Anschlussansatz.
5. Teilen Sie benutzerfreundliche Tabellen, damit Käufer die Leistungsanforderungen mit einer klaren Spezifikation in Einklang bringen können.
6. Beenden Sie den Vorgang mit Handhabungstipps, einer Qualitätscheckliste und einer käuferfreundlichen FAQ.

Was ist ein geflochtenes Kupferrohr?

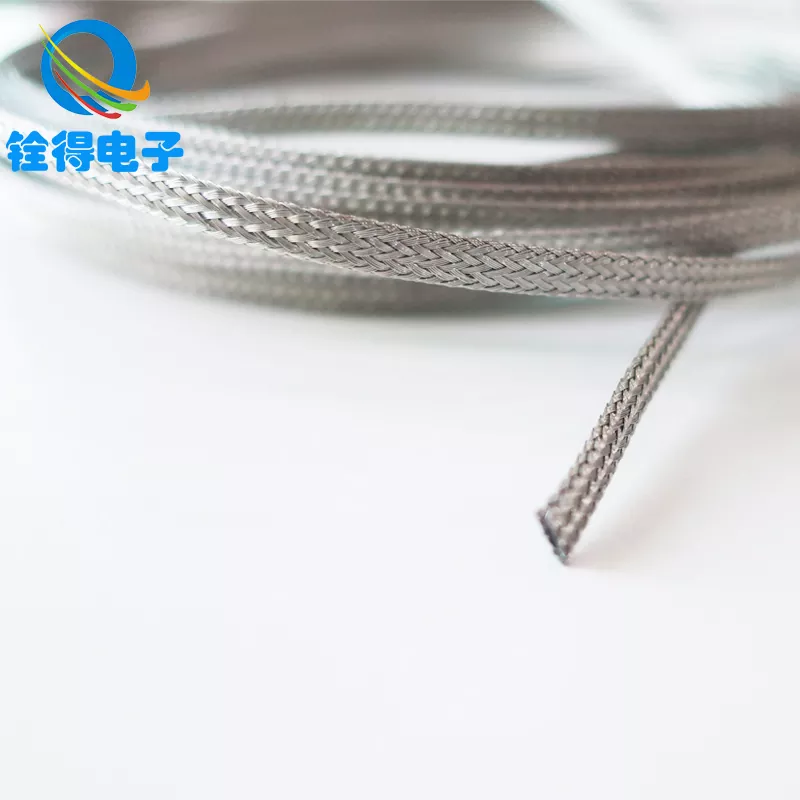

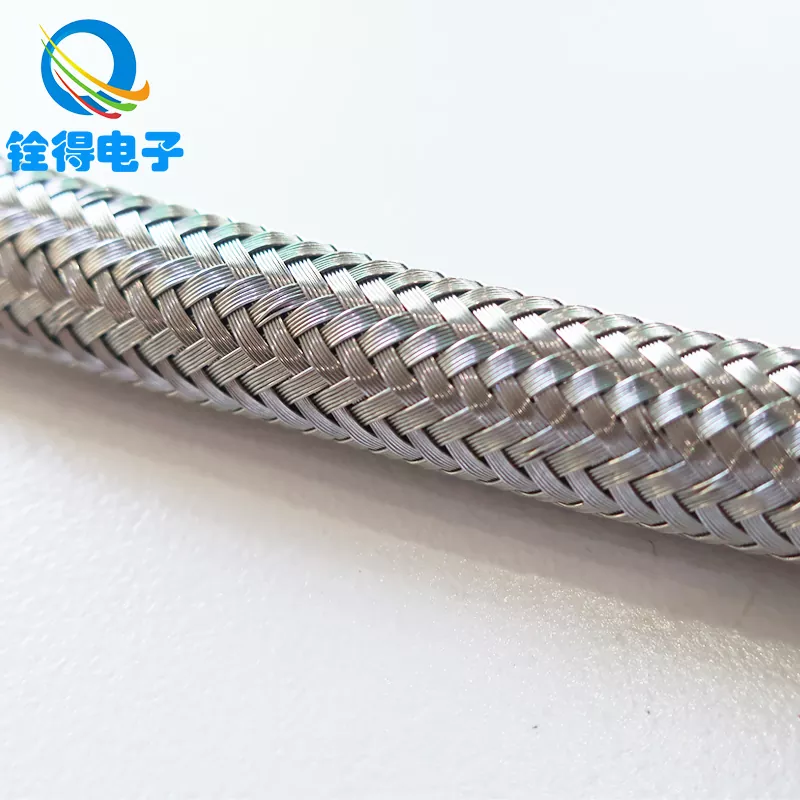

Geflochtenes Kupferrohrist ein röhrenförmiges Geflecht aus mehreren Kupferdrahtsträngen, die zu einer flexiblen Hülsen- oder Rohrform verwoben sind. Je nach Ausführung kann es verwendet werden als:

• Ein flexibler Leiter(Stromtransport zwischen zwei Punkten, an denen Bewegung oder Ausdehnung auftritt)
• Ein erdender Weg(Verbinden von Gehäusen, Türen, Schränken, Sammelschienen und rotierenden oder vibrierenden Baugruppen)
• Ein elektromagnetischer Schild(Reduzierung von Interferenzen durch Bereitstellung einer leitenden Ummantelung von Kabeln oder Baugruppen)
• Eine Schutzhülle(Schützt Schläuche/Kabel vor Abrieb und erhöht gleichzeitig die Leitfähigkeit)

Im Gegensatz zu einer massiven Kupferschiene oder einem steifen Kabel kann ein geflochtener Schlauch wiederholt gebogen werden und sich an enge Räume anpassen. Es kann auch durch Wärmeausdehnung „atmen“: bei steigenden Temperaturen dehnen sich Metallteile aus; Wenn sie abkühlen, ziehen sie sich zusammen. Eine geflochtene Struktur toleriert diesen Zyklus mit geringerem Risiko, dass sich die Hardware löst. Risse am Kabelschuh oder Übertragung von Spannungen auf empfindliche Anschlüsse.

Es löst Kundenprobleme

Käufer beginnen normalerweise mit der SucheGeflochtenes Kupferrohrnachdem eines dieser Probleme aufgetreten ist:

• Überhitzung an den Verbindungsstellenverursacht durch unzureichende Kontaktfläche, mangelnde Flexibilität oder bewegungsbedingte Mikrospalte.
• Gebrochene Laschen und gebrochene Litzenwo starre Leiter bei Vibrationen oder Wartungsarbeiten gezwungen werden, sich zu biegen.
• Lockere Befestigungselemente im Laufe der ZeitAufgrund thermischer Wechselwirkungen und mechanischer Bewegung wird Spannung auf das Gelenk übertragen.
• Lärm und Interferenzenin der Nähe von Wechselrichtern, Transformatoren, Schaltanlagen, Schweißgeräten oder Ladegeräten für Elektrofahrzeuge.
• Schwer zu installierende Jumperin engen Schränken, in denen der Biegeradius zum Problem wird.
• Vorzeitige Korrosionin feuchten, küstennahen oder chemisch aktiven Umgebungen, wenn die Materialien nicht an die Bedingungen angepasst sind.

Ein gut spezifizierter geflochtener Schlauch löst diese Probleme, indem er Leitfähigkeit, Flexibilität und Oberflächenabdeckung kombiniert. Das Ergebnis ist eine einfachere Verbindung zur Route, stabiler im Laufe der Zeit und weniger empfindlich gegenüber kleinen Verschiebungen, die ein starres Teil bestrafen würden.

Typische Anwendungsfälle

Hier sind reale Orte, an denenGeflochtenes Kupferrohrhäufig verwendet wird und was Entscheidungsträgern normalerweise am meisten am Herzen liegt:

• Schaltanlagen und Sammelschienensysteme:flexible Verbindungen zwischen Stromschienen oder Bauteilen, die sich unter Last erwärmen.
• Transformatoren und Stromverteilung:Erdung und Potentialausgleich zur Reduzierung des Fehlerrisikos und zur Aufrechterhaltung eines stabilen Potenzials.
• Bahn- und Automobilplattformen:Vibrationsfeste Verklebung und flexible Strompfade.
• EV-/Lade- und Wechselrichtersysteme:Bewältigung hoher Ströme bei gleichzeitiger Reduzierung elektrischer Störungen.
• Industrieschränke und Gehäuse:Türverbindungsbänder und Erdungspfade, die sich beim Öffnen/Schließen biegen müssen.
• EMI-Abschirmung für Kabel und Baugruppen:ein leitfähiger Schlauch um Kabel herum, um die Störempfindlichkeit zu verringern.

So wählen Sie die richtige Spezifikation aus

Der besteGeflochtenes KupferrohrFür Ihr Projekt hängt es davon ab, wie es genutzt wird: aktuelles Niveau, Arbeitszyklus, Umgebung, erforderliche Flexibilität, und Beendigungsmethode. Nachfolgend finden Sie einen praktischen Auswahlrahmen, den Sie der Technik, dem Einkauf und Ihrem Lieferanten übergeben können.

1) Erwartungen an Kupfertyp und Leitfähigkeit

• Blankes Kupfer:starke Leitfähigkeit, häufig in kontrollierten Umgebungen.
• Verzinntes Kupfer:bessere Oxidationsbeständigkeit und leichtere Lötbarkeit, oft bevorzugt bei feuchten oder wechselnden Bedingungen.
• Sonderbeschichtung:Wird für besondere Korrosions- oder Schnittstellenanforderungen verwendet (je nach Umgebung und passenden Materialien auswählen).

2) Geflechtaufbau und -dichte

• Drahtdurchmesser und Litzenanzahlbeeinflussen Flexibilität und Haltbarkeit.
• Geflechtabdeckungbeeinflusst die Abschirmleistung und die Kontaktstabilität.
• Expansionsverhältnisist wichtig, wenn das Rohr über einen Bereich von Durchmessern passen muss.

3) Dimensionen, auf die es tatsächlich ankommt

• Innendurchmesser (ID):ob es über Ihr Zielteil oder Kabelbündel passt.
• Außendurchmesser (OD):ob es in Verschraubungen, Klemmen oder Führungskanäle passt.
• Länge und Serviceschleife:Lassen Sie genügend Spielraum, um zu verhindern, dass das Geflecht zur „Feder“ in Ihrem Gelenk wird.

4) Beendigungsmethode

• Crimp-Kabelschuhe/Aderendhülsen:üblich für Erdungsbänder und Jumper.
• Geschweißte/gelötete Enden:Wird verwendet, wenn eine hohe Zuverlässigkeit und ein geringer Kontaktwiderstand erforderlich sind.
• Klemm- oder Bandabschluss:Wird häufig für Abschirmungsanwendungen verwendet, um einen 360-Grad-Kontakt aufrechtzuerhalten.

5) Umwelt- und Korrosionsrealität

• Feuchtigkeit, Salzeinwirkung, Industriechemikalien und unterschiedliche Metalle können das Aussehen „gut genug“ verändern.
• Wenn Ihre Ausrüstung im Freien oder in der Nähe von Salzluft aufgestellt ist, sind die Wahl der Beschichtung und der Schutz der Verbindungen nicht mehr verhandelbar.

Praktische Tabellen zur Größenbestimmung und Anpassung

Tabelle 1: Anpassung der Anwendungsanforderungen an die Eigenschaften des geflochtenen Schlauchs

Tabelle 2: Käuferfreundliche Checkliste zur Spezifikation von geflochtenen Kupferrohren

Tipps zur Installation und Handhabung

Sogar das BesteGeflochtenes Kupferrohrkann zu schlechter Leistung führen, wenn es schlecht geschnitten, gehandhabt oder beendet wird. Diese praktischen Tipps reduzieren Nacharbeit und Ausfälle:

• Ausfransen beim Schneiden verhindern:Verwenden Sie eine Methode, die die Stränge zurückhält (umwickeln Sie sie vor dem Schneiden mit Klebeband oder verwenden Sie geeignete Werkzeuge).
• Fügen Sie eine Serviceschleife hinzu, wenn Bewegung vorhanden ist:Ermöglichen Sie am Endpunkt eher sanfte Kurven als enge Biegungen.
• Schützen Sie die Enden:Schrumpfschläuche, Manschetten oder Ärmel können den Abrieb verringern und verhindern, dass sich verirrte Stränge ausbreiten.
• Auf saubere Passflächen achten:Entfernen Sie Oxidation oder Schmutz an den Stellen, an denen Laschen oder Klemmen Metall berühren.
• Beachten Sie verschiedene Metalle:Wenn Ihre Hardware nicht kupferfreundlich ist, sollten Sie Oberflächenschutzstrategien in Betracht ziehen, um galvanische Probleme zu reduzieren.
• Auf das Drehmoment kommt es an:Durch die gleichmäßige Befestigung werden Mikrobewegungen reduziert und der Kontaktwiderstand stabilisiert.

Priorisieren Sie bei Abschirmungsanwendungen den 360-Grad-Kontakt: Ein Geflecht, das nur an einem kleinen Punkt berührt wird, sieht zwar installiert aus, bietet aber keine gleichmäßige Geräuschreduzierung. Konzentrieren Sie sich bei Hochstrom-Jumpern auf die Endintegrität: Robustes Crimpen oder technische Endbehandlungen sorgen in der Regel für den größten Unterschied in der Zuverlässigkeit.

Qualitätscheckliste vor dem Kauf

Wenn Sie Sourcing betreibenGeflochtenes KupferrohrFür kritische Geräte benötigen Sie eine vorhersehbare Leitfähigkeit, eine konsistente Geflechtgeometrie und stabile Materialien. Verwenden Sie diese Checkliste, wenn Sie Muster oder Lieferantendokumentation überprüfen:

• Materialkonsistenz:Vergewissern Sie sich, dass Kupferqualität und -oberfläche zu Ihrer Umgebung und Verbindungsmethode passen.
• Gleichmäßigkeit des Geflechts:Überprüfen Sie die Länge auf Lücken, inkonsistente Picks oder ungleichmäßige Abdeckung.
• Dimensionsstabilität:Überprüfen Sie Innen-/Außendurchmesser unter entspannten und installierten Bedingungen, insbesondere wenn eine Dehnung beteiligt ist.
• Anschlusssicherheit (sofern montiert):Überprüfen Sie die Crimpsymmetrie, die Zugfestigkeitserwartungen und die Endversiegelung.
• Verpackung und Handhabung:Eine schlechte Verpackung kann die Litzen verformen oder zu Verunreinigungen führen, bevor das Teil überhaupt Ihre Linie erreicht.

Zusammenarbeit mit Dongguan Quande Electronics Co., Ltd.

Wenn Sie geflochtene Leiter kaufen, kaufen Sie nicht nur Kupfer, sondern auch Wiederholbarkeit: die gleiche Geflechtdichte, die gleiche Passform und das gleiche Anschlussergebnis jedes Mal, wenn Ihre Produktionslinie läuft.Dongguan Quande Electronics Co., Ltd.bietetGeflochtenes KupferrohrLösungen für Anwendungen wo Flexibilität, Leitfähigkeit und Haltbarkeit im selben Teil zusammenleben müssen.

Wenn Sie bereits über eine Zeichnung oder eine alte Teilenummer verfügen, können Sie diese in der Regel schnell in eine klare Spezifikation umwandeln. Wenn Sie dies nicht tun, kann dennoch eine praktische Spezifikation erstellt werden aus ein paar Eingaben: wo es installiert ist, wie es sich bewegt, womit es verbunden ist und in welcher Umgebung es lebt. Das reicht oft aus, um Material, Größenbereich usw. einzugrenzen. und Endbehandlungsoptionen ohne Versuch und Irrtum beim Kauf.

FAQ

Nächste Schritte

Wenn Ihr aktuelles Setup unter Hitze, Vibrationen, enger Verlegung oder unzuverlässiger Erdung leidet,Geflochtenes Kupferrohrist oft das einfachste Upgrade, das Erfolg bringt ein messbarer Stabilitätsschub. Der schnellste Weg zu einer richtigen Auswahl besteht darin, Ihre Installationsbeschränkungen (Platz, Bewegung, Temperaturschwankungen) und Ihre Anschlussmethode zu definieren. Von da an wird in der Regel das richtige Material und die richtige Flechtkonstruktion klar.
