Warum entscheidet die Auswahl des Erdungskabels über Sicherheit, Zuverlässigkeit und Geräuschverhalten?

Abstrakt

A Erdungskabelwird leicht übersehen, bis etwas schief geht: unerwartete Geräte-Resets, Störungen, die Signale zerstören, prickelnde Gehäuse, fehlgeschlagene Inspektionen oder (im schlimmsten Fall) Stromschlag- und Brandgefahr. In diesem Leitfaden wird erläutert, wie Erdungskabel in realen Systemen tatsächlich funktionieren, was typischerweise Erdungsprobleme verursacht und wie Sie ein Erdungskabel auswählen, das Ihren elektrischen, mechanischen und umweltbedingten Anforderungen entspricht. Nebenbei erhalten Sie praktische Checklisten, eine Vergleichstabelle gängiger Schutzleiter und praxiserprobte Installationstipps. Wenn Sie geflochtene Erdungsprodukte bewerten oder eine Erdungsstrategie für eine Maschine, einen Schaltschrank, ein Fahrzeug oder ein Gehäuse entwickeln, werden Sie mit klaren nächsten Schritten davonkommen. Für Hersteller und Projektteams,Dongguan Quande Electronics Co., Ltd.unterstützt die Auswahl und Anpassung des Erdungsleiters, sodass Ihr Design vom Prototyp bis zur Produktion eine gleichbleibende Leistung erbringt.

Inhaltsverzeichnis

• Gliederung
• Was ein Erdungskabel tatsächlich bewirkt
• Kundenprobleme entstehen durch Erdungsprobleme
• So wählen Sie das richtige Erdungskabel aus
• Gängige Erdungsleitertypen und wann man sie verwendet
• Überlegungen zur Größenbestimmung, die Überraschungsausfälle verhindern
• Installationspraktiken, die über die Erdung entscheiden
• Häufige Fehler und wie man sie vermeidet
• So überprüfen Sie die Erdungsqualität vor Ort
• FAQ
• Nächste Schritte

Gliederung

1. Zweck des Erdungskabels in Bezug auf Sicherheit und Signalintegrität
2. Symptome einer schlechten Erdung und warum sie auftreten
3. Auswahlrahmen für elektrische Last, Frequenzverhalten und Umgebung
4. Vergleich von Geflechtbändern, Litzendrähten und Stromschienen
5. Einbaudetails, die den Widerstand verringern und ein Lösen verhindern
6. Verifizierungsmethoden und praktische Abnahmeprüfungen
7. FAQ und Beschaffungshinweise

Was ein Erdungskabel tatsächlich bewirkt

Der Begriff „Erdungskabel“ wird für mehrere Aufgaben verwendet, und wenn man sie verwechselt, geraten viele Projekte in Schwierigkeiten. In den meisten Anwendungen unterstützt ein Erdungskabel eine oder mehrere dieser Funktionen:

• Sicherheitsfehlerpfad: Wenn ein stromführender Leiter ein Metallgehäuse berührt, trägt der Erdungspfad dazu bei, den Fehlerstrom zu leiten, sodass Schutzgeräte schnell auslösen können.
• Potenzialausgleich: Das Verbinden von Metallteilen, sodass sie nahezu das gleiche Potenzial haben, reduziert die Berührungsspannung und minimiert das Risiko von Lichtbögen.
• Rauschunterdrückung und Referenzstabilität: Eine gute Erdungsverbindung kann elektromagnetische Störungen reduzieren, indem sie einen kontrollierten Rückweg bietet und die Impedanz bei relevanten Frequenzen senkt.
• Blitz- und Überspannungsableitung: In einigen Systemen tragen Erdungsleiter dazu bei, energiereiche Transienten sicher abzuleiten (häufig als Teil einer umfassenderen Potentialausgleichs- und Überspannungsstrategie).

Beachten Sie das WortImpedanz, nicht nur Widerstand. Viele Erdungsprobleme treten bei höheren Frequenzen auf, wenn sich ein Leiter, der auf einem einfachen Messgerät „gut“ aussieht, aufgrund von Induktivität, Länge und Verbindungsgeometrie immer noch schlecht verhält. Aus diesem Grund kann die physikalische Form eines Erdungsleiters genauso wichtig sein wie seine Querschnittsfläche.

Kundenprobleme entstehen durch Erdungsprobleme

Wenn ein System schon einmal einen Prüfstandstest bestanden hat, aber in einer Fabrik, einem Fahrzeug oder einer Installation im Freien versagt hat, ist die Erdung oft Teil der Geschichte. Hier sind die häufigsten Kundenprobleme, die wir bei industriellen und elektronischen Systemen sehen:

• Zufällige Resets und unerklärliche Fehler: Unterbrochene Erdungsverbindungen können zu Spannungsverschiebungen führen, die die Steuerelektronik verwirren.
• EMI, das nicht verschwinden wird: Abschirmung und Filter können einen schlechten Rückweg oder eine hochohmige Verbindung zwischen Gehäusen nicht vollständig ausgleichen.
• Fehlgeschlagene Inspektionen oder Verzögerungen bei der Einhaltung: Unzureichende Verbindung, falsche Anschlüsse oder mangelhafte Dokumentation können zu Nacharbeiten und Terminverschiebungen führen.
• Überhitzung an den Verbindungsstellen: Ein „kleines“ Kontaktproblem wird bei Fehlerstrom oder wiederholten Überspannungsbedingungen zu einem Hot Spot.
• Korrosion und Lockerung: Außen-, Meeres-, feuchte oder chemische Umgebungen können Verbindungen schneller verschlechtern, als Teams erwarten.
• Kopfschmerzen bei der Montage: Drähte, die zu steif, zu kurz oder ermüdungsanfällig sind, können die Produktion inkonsistent machen.

Die gute Nachricht ist, dass die meisten davon vermeidbar sind. Der Schlüssel liegt darin, die Erdung als mechanisches und elektrisches Konstruktionsproblem zu behandeln und nicht als nachträglichen Gedanken.

So wählen Sie das richtige Erdungskabel aus

Ein zuverlässiger Auswahlprozess beginnt mit Ihren tatsächlichen Anforderungen und nicht nur mit einer Katalogbeschreibung. Verwenden Sie dieses Framework:

1) Definieren Sie die Erdungsaufgabe

• Handelt es sich in erster Linie um Sicherheitsverbindungen, Lärmschutz, Überspannungsschutz oder eine Kombination?
• Handelt es sich um eine Gehäuse-zu-Gehäuse-Verklebung, eine Türverklebung, eine Schalttafelverklebung oder einen Kabelschirmanschluss?

2) Ordnen Sie den Strombedarf zu

• Aktuelle Erwartungen übertölpeln: Das Verhalten der Schutzeinrichtung hängt von einem niederohmigen Pfad ab.
• Frequenzverhalten: Bei Rauschen und EMI sind kürzere und breitere Leiter oft längeren, schmaleren überlegen.
• Arbeitszyklus: Gelegentliche Überspannungen unterscheiden sich von der kontinuierlichen Stromverteilung.

3) Passen Sie die mechanische Realität an

• Wird es sich verbiegen (Türen, Scharniere, Vibration, Robotik)? Wenn ja, ist ein flexibler Erdungsleiter von entscheidender Bedeutung.
• Ist der Platz knapp? Gibt es eine wiederholte Biegeradiusanforderung?
• Haben Installateure ständigen und ordnungsgemäßen Zugriff auf Drehmomentbefestigungen?

4) Berücksichtigen Sie die Umgebung

• Feuchtigkeit, Salznebel, Chemikalien, hohe Temperaturen, UV-Strahlung oder Ölverschmutzung können die Materialauswahl verändern.
• Wenn Korrosion wahrscheinlich ist, sind Oberflächenbehandlungen und Verbindungshardware ebenso wichtig wie das Leitermaterial.

5) Entscheiden Sie sich frühzeitig für eine Kündigungsstrategie

• Ringkabelschuhe, Kabelschuhe, Schweißlaschen, Bolzenverbindungen oder Klemmverbindungen erfordern jeweils unterschiedliche Leiterkonstruktionen.
• Konsistenz bei der Beendigung entspricht Konsistenz bei der Leistung.

Wenn Sie weniger Überraschungen in der Produktion erleben möchten, sperren Sie diese Entscheidungen, bevor Sie die Kabelbaumzeichnungen fertigstellen. Dongguan Quande Electronics Co., Ltd. Unterstützt Teams häufig durch die Bestätigung von Passform, Flexibilität und Anschlusskompatibilität vor der Massenproduktion.

Gängige Erdungsleitertypen und wann man sie verwendet

Für viele Industrieschränke ist die „beste“ Wahl eine Kombination: eine Potentialausgleichsschiene in der Platte, kurze geflochtene Bänder für Türen und bewegliche Teile sowie gut abgeschlossene Litzenleiter für feste Verbindungen.

Überlegungen zur Größenbestimmung, die Überraschungsausfälle verhindern

Bei der Größenbestimmung gilt nicht nur „größer ist besser“. Eine Überdimensionierung kann zu Steifheit, Montageproblemen und Ermüdung führen. Eine Unterdimensionierung kann zu einer Überhitzung, einem Fehlschlagen der Löschung der Schutzvorrichtung oder zu instabilen Referenzen führen. Beachten Sie diese Grundsätze:

• Kürzer schlägt dickerfür viele Lärmprobleme. Eine Verringerung der Länge verbessert die Leistung häufig stärker als eine Vergrößerung des Querschnitts.
• Breiter kann rund schlagenbei höheren Frequenzen. Flache geflochtene Bänder können bei ordnungsgemäßer Installation die Impedanz verringern.
• Der Anschlussbereich ist wichtig. Ein dicker Leiter auf einer winzigen Kontaktfläche kann dennoch eine schlechte Leistung erbringen.
• Thermische Ereignisse und Fehlerereignisse sind unterschiedlich. Ein Leiter kann einen kurzen Fehlerimpuls überstehen, bei wiederholten Überspannungen oder Erwärmung an einer fehlerhaften Verbindung jedoch versagen.

Wenn Ihr Design eine bestimmte Elektronorm oder einen Industriestandard erfüllen muss, verwenden Sie die Dimensionierungsmethode dieser Norm als Grundlage und legen Sie dann die mechanischen und umweltbezogenen Anforderungen darüber. Behandeln Sie im Zweifelsfall den Abschluss und die Montage als erstklassige Designelemente und nicht als „Details des Installateurs“.

Installationspraktiken, die über die Erdung entscheiden

Die meisten Erdungsfehler passieren an Schnittstellen. Der Dirigent ist selten das Problem; Die Verbindung besteht normalerweise. Diese Praktiken verbessern die Ergebnisse erheblich:

Verwenden Sie einen sauberen Metall-auf-Metall-Kontakt, wenn eine Verbindung erforderlich ist

• Entfernen Sie Farbe, Eloxierung oder Beschichtungen an der Klebestelle, es sei denn, die Hardware ist dafür ausgelegt, Beschichtungen zuverlässig zu durchdringen.
• Verwenden Sie geeignete Unterlegscheiben oder Klebeteile, um den Kontaktdruck über einen längeren Zeitraum aufrechtzuerhalten.

Kontrollieren Sie die Lockerung unter Vibration

• Verwenden Sie Sperrmethoden, die mit Ihrer Hardware und Umgebung kompatibel sind.
• Wenden Sie ein gleichmäßiges Drehmoment an und dokumentieren Sie es für die Produktion.

Länge minimieren und Schleifen vermeiden

• Schutzleiter möglichst kurz und direkt verlegen.
• Vermeiden Sie große Schleifen, die wie eine Antenne Störungen aufnehmen können.

Entwerfen Sie Bewegung, anstatt zu hoffen, dass es sich nicht bewegt

• Bei Türen, Scharnieren und vibrierenden Baugruppen überdauert ein geflochtenes Erdungsband mit geeigneter Zugentlastung häufig einen starren Draht.
• Beachten Sie den Biegeradius und stellen Sie sicher, dass das Band oder der Draht nicht den mechanischen Anschlag darstellt.

Kündigungen standardisieren

• Wählen Sie einen Abschlussstil und wenden Sie ihn konsistent auf alle Builds an.
• Crimpqualität, Kabelschuhsitz und Kontaktflächenvorbereitung sollten kontrollierte Prozesse sein.

Häufige Fehler und wie man sie vermeidet

• Verwendung langer „Pigtails“ für Abschirmungendie die Hochfrequenzleistung beeinträchtigen. Halten Sie die Abschirmungsverbindungen kurz und erwägen Sie gegebenenfalls Klemmenansätze.
• Verlassen Sie sich auf den Kontakt des Chassis durch den Lack. Wenn Sie keinen Metallkontakt garantieren können, gehen Sie nicht davon aus, dass er existiert.
• Metalle mischen ohne zu planen. Ungleiche Metalle und Feuchtigkeit können die Korrosion beschleunigen und die Beständigkeit erhöhen.
• Türverklebung ignorieren. Ein guter Plattenboden hilft nicht, wenn die Tür zu einer lauten schwimmenden Platte wird.
• Überdehnung eines steifen Leiters. Vibrationsermüdung ist real; Wählen Sie einen Leiter, der für Bewegung ausgelegt ist.
• Testen nur mit einem einfachen Kontinuitätston. Kontinuität ist unter realen Bedingungen nicht gleichbedeutend mit einer robusten Verbindung mit niedriger Impedanz.

So überprüfen Sie die Erdungsqualität vor Ort

Die Verifizierung sollte dem Risiko entsprechen. Für eine einfache Verklebung kann eine niederohmige Prüfung hilfreich sein. Für empfindliche Systeme benötigen Sie möglicherweise zusätzliche Methoden. Zu den praktischen Optionen gehören:

• Sichtprüfung: Bestätigen Sie die Entfernung der Beschichtung, den Hardwaretyp und stellen Sie sicher, dass der Leiter nicht belastet ist.
• Niederohmmessung: Messen Sie über die Verbindung hinweg mit einem Instrument, das für niederohmige Arbeiten geeignet ist, nicht nur mit einem einfachen Multimeter.
• Wackeltest: Bewegen Sie Türen oder Gurte vorsichtig und achten Sie dabei auf intermittierendes Verhalten.
• Thermocheck unter Last: Hot Spots zeigen häufig Verbindungen mit hohem Widerstand.
• Validierung von Lärmsymptomen: Wenn die Erdung Störungen reduzieren soll, bestätigen Sie dies durch Vorher-Nachher-Messungen, die Ihren tatsächlichen Betriebsbedingungen entsprechen.

Wenn Ihr System sicherheitskritisch ist, befolgen Sie die geltenden elektrischen Vorschriften und organisatorischen Testverfahren. Dieser Artikel bietet allgemeine technische Anleitungen, aber die endgültigen Abnahmekriterien sollten Ihrer Branche und Ihren Compliance-Verpflichtungen entsprechen.

FAQ

• Ist ein Erdungskabel dasselbe wie ein Neutralleiter?
  Nein. In vielen Systemen führt der Neutralleiter im Normalbetrieb den Rückstrom, während der Erdleiter für den Sicherheitsausgleich und für Fehlerbedingungen vorgesehen ist. Sie erfüllen unterschiedliche Rollen und werden in Design und Installation unterschiedlich behandelt.

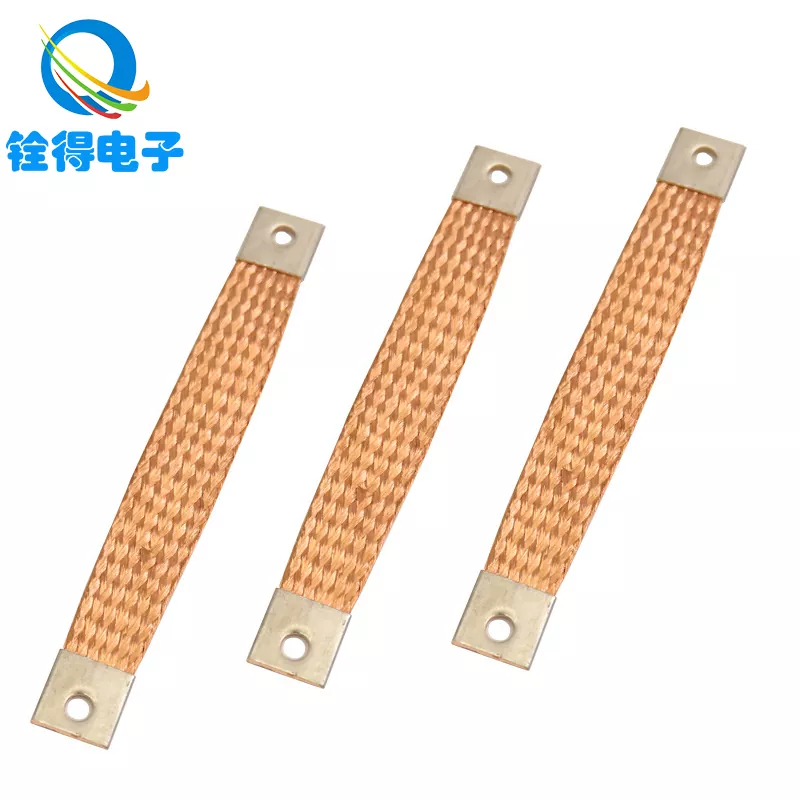

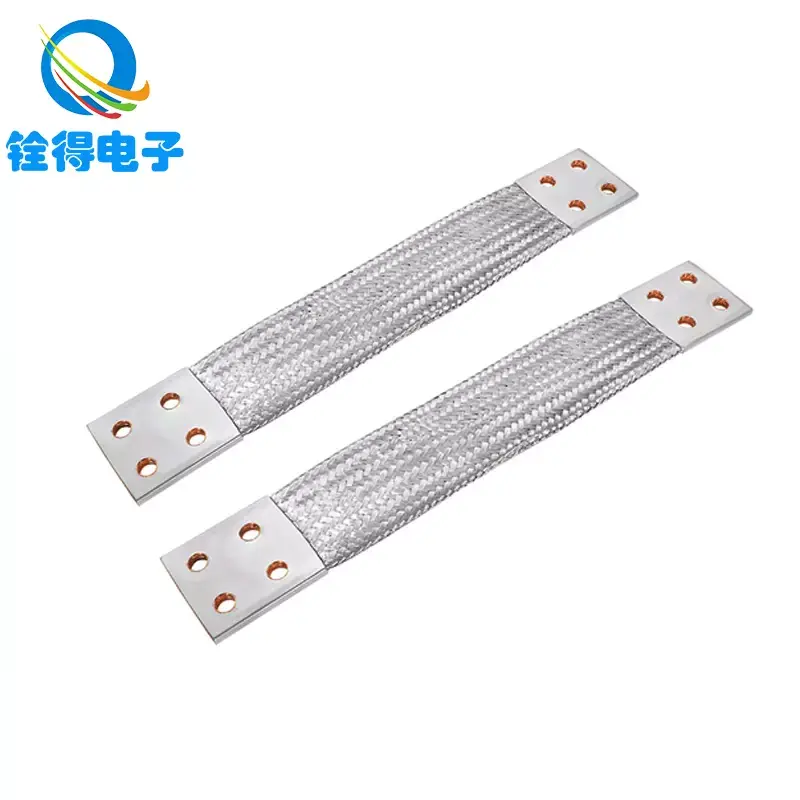

• Wann sollte ich ein geflochtenes Erdungsband anstelle eines normalen Kabels verwenden?
  Geflochtene Bänder werden häufig für die Verbindung beweglicher Teile, Vibrationsumgebungen oder kurze, breite Verbindungen mit niedriger Impedanz zur Unterstützung der Geräuschdämmung bevorzugt. Sie können auch die Tür- und Gehäuseverklebung zuverlässiger machen, wenn Durchbiegung unvermeidbar ist.
• Reduziert ein dickeres Erdungskabel immer Störungen?
  Nicht immer. Die Reduzierung der Länge, die Verbesserung des Anschlussbereichs und die Verwendung einer Geometrie, die die Impedanz senkt, können mehr bedeuten als nur die Vergrößerung des Querschnitts – insbesondere bei höherfrequentem Rauschen.
• Warum ist in meinem System immer noch Rauschen zu hören, obwohl alles Kontinuität anzeigt?
  Kontinuität beweist nur, dass es einen leitenden Pfad gibt. Rauschprobleme hängen oft mit der Impedanz bei Betriebsfrequenzen, einer schlechten Verbindungsgeometrie, langen Pigtails oder inkonsistenten Abschirmungsanschlüssen zusammen.
• Was führt dazu, dass Erdungsverbindungen mit der Zeit ausfallen?
  Häufige Ursachen sind Lockerung durch Vibrationen, Korrosion, schlechte Oberflächenvorbereitung, unzureichende Zugentlastung und ungleichmäßige Crimp- oder Kabelschuhqualität. Umwelteinflüsse können all dies beschleunigen.
• Wie gestalte ich die Erdung in der Produktion konsistenter?
  Standardisieren Sie Hardware und Anschlüsse, definieren Sie Drehmomentspezifikationen, kontrollieren Sie die Oberflächenvorbereitung und wählen Sie Leiter aus, die zum Montageprozess passen. Bei der Konsistenz geht es sowohl um die Prozesskontrolle als auch um die Wahl des Leiters.
• Kann ich Erdungsleiter für mein Gehäuse oder meinen Kabelbaum anpassen?
  Ja. Viele Hersteller bieten kundenspezifische Längen, Geflechtkonstruktionen und Anschlussoptionen an. Bei beengten Platzverhältnissen, Bewegungseinschränkungen oder Korrosionsbeschränkungen reduziert die Anpassung oft die Nacharbeit und verbessert die Zuverlässigkeit.

Nächste Schritte

Wenn Sie mit unerklärlichen elektromagnetischen Störungen, inkonsistentem Geräteverhalten, Problemen mit der Türverbindung oder Erdungspunkten zu kämpfen haben, die korrodieren oder sich lockern, betrachten Sie das Erdungskabel nicht als Zubehör. Behandeln Sie es wie eine konstruierte Komponente mit elektrischen, mechanischen und Umweltanforderungen.

Wenn Sie Hilfe bei der Auswahl eines Erdungsleitertyps, der Definition von Anschlussoptionen oder der Anpassung an Flexibilität und Installationsbeschränkungen benötigen, wenden Sie sich an Dongguan Quande Electronics Co.,Ltd. kann Sie bei Ihren Evaluierungs- und Produktionsanforderungen unterstützen. Teilen Sie Ihre Anwendungsdetails und Zeichnungen mit und wir empfehlen Ihnen eine praktische Erdungslösung, die Sie wiederholt und sicher erstellen können –Kontaktieren Sie unsum loszulegen.
